LCD_BKLT_REM (rétro-éclairage LCD à distance)

L’instruction LCD_BKLT_REM définit les paramètres de rétro-éclairage du LCD distant dans un programme utilisateur.

Détails de l'opération :

Les paramètres de rétro-éclairage définis dans LCD_BKLT_REM sont utilisés lorsque l'écran LCD distant est :

Un écran défini par l'utilisateur en utilisant LCD_REM.

L'écran des états des E/S par défaut.

Pour tous les autres écrans, les paramètres de rétro-éclairage utilisés sont ceux définis à l'aide du menu sur le LCD distant.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres LCD_BKLT_REM
Paramètre	Type de paramètre	Type de données	Description
Enable	Entrée	BOOL	Activation de l'instruction. TRUE : Exécuter REM_LCD_BKLT, écraser les paramètres de rétro-éclairage actuels. FALSE : REM_LCD_BKLT est désactivé et les paramètres du menu LCD distant prennent effet.
Color	Entrée	UINT	Code couleur du rétro-éclairage : 0: Blanc 1: Bleu 2: Rouge 3: Vert 4-65535 : Réservé
Mode	Entrée	UINT	0: Désactivé en permanence 1: Activé en permanence 2: Flash (1 seconde d'intervalle) 3-65535 : Réservé
LCD_BKLT_REM	Sortie	BOOL	TRUE : Instruction exécutée avec succès. FALSE : Une erreur est survenue lors de l'exécution de l'instruction.
Sts	Sortie	UINT	Statut de l'opération LCD distant. Codes d'état LCD_BKLT_REM : 0: L'entrée Enable est FALSE. 1: Réussite. 2: LCD distant non détecté. Peut se produire lorsque : Le LCD distant n'est pas connecté physiquement au contrôleur ou le câblage est incorrect. Les paramètres port série sont différents de ce qui est requis pour le LCD distant. 3: Erreur de connexion. Peut se produire en cas d'erreur de machine à l'état interne, comme une incompatibilité entre la version du micrologiciel du contrôleur et la version du micrologiciel du RLCD. 4: Code couleur non valide 5: Mode non valide. 6-65535: Réservé.

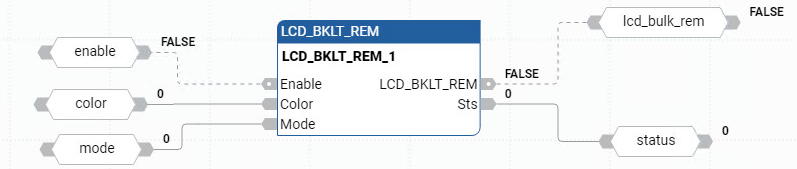

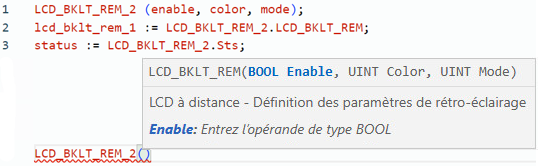

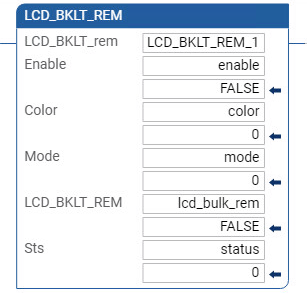

Exemples LCD_BKLT_REM
