LCD

L'instruction LCD affiche une chaîne ou un nombre sur un écran LCD facultatif.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro810

LC10.

Paramètres LCD
Paramètre	Type de paramètre	Type de données	Description
Enable	Entrée	BOOL	Activation de l'instruction. TRUE : Le module LCD bascule sur l'écran défini par l'utilisateur (des chaînes s'affichent sur l'écran LCD) au lieu de l'écran d'état des E/S. FALSE : Le module LCD affiche le contenu de l'écran d'état des E/S.
Line1	Entrée	STRING	Chaîne affichée sur la ligne 1 du module LCD.
Line2	Entrée	STRING	Chaîne affichée sur la ligne 2 du module LCD.
Line3	Entrée	STRING	Chaîne affichée sur la ligne 3 du module LCD.
Line4	Entrée	STRING	Chaîne affichée sur la ligne 4 du module LCD.
LCD	Sortie	BOOL	TRUE : La fonction est activée.

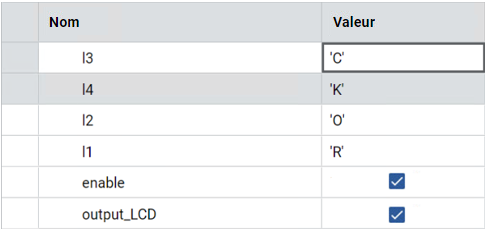

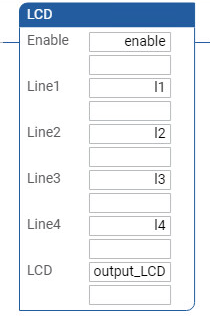

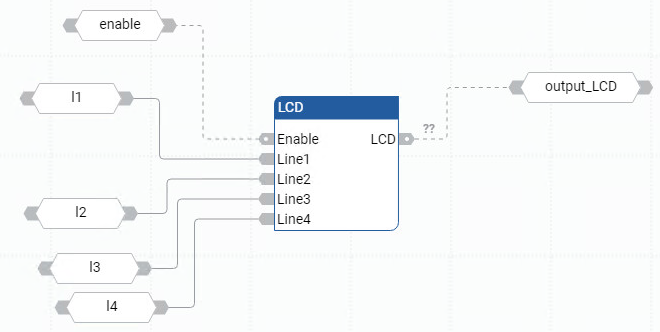

Exemples LCD

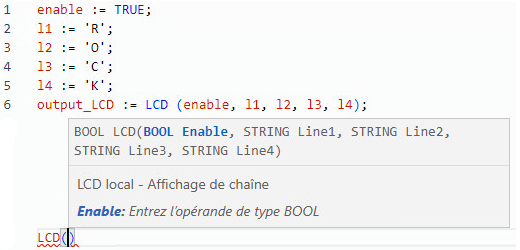

(* ST Equivalence: *)

TESTOUTPUT := LCD(LCDENABLE, LINE1, LINE2, LINE3, LINE4) ;
