KEY_READ (lit des touches sur LCD)

L'instruction KEY_READ lit l'état des touches sur le module LCD facultatif lorsque l'affichage utilisateur est actif.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique au contrôleur

Micro810

LC10.

Paramètres KEY_READ
Paramètre	Type de paramètre	Type de données	Description
Enable	Entrée	BOOL	Active le bloc d'instruction. TRUE : Active la lecture des touches du clavier sur le LCD distant. FALSE : Désactive la lecture des touches sur le LCD distant.
CKYL	Sortie	BOOL	TRUE : appui sur la touche ÉCHAP pendant plus de 2 secondes.
EKYL	Sortie	BOOL	TRUE : appui sur la touche OK pendant plus de 2 secondes.
CKY	Sortie	BOOL	TRUE : appui sur la touche ÉCHAP.
EKY	Sortie	BOOL	TRUE : appui sur la touche OK.
UKY	Sortie	BOOL	TRUE : appui sur la touche HAUT.
DKY	Sortie	BOOL	TRUE : appui sur la touche BAS.
LKY	Sortie	BOOL	TRUE : appui sur la touche Gauche.
RKY	Sortie	BOOL	TRUE : appui sur la touche Droite.

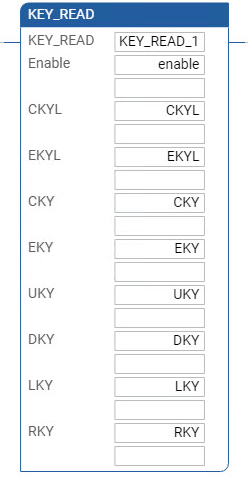

Exemples KEY_READ

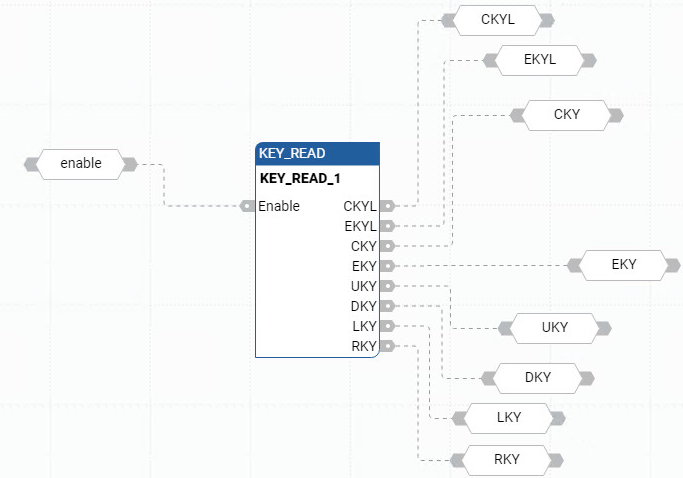

Exemple de diagramme de bloc de fonctions KEY_READ

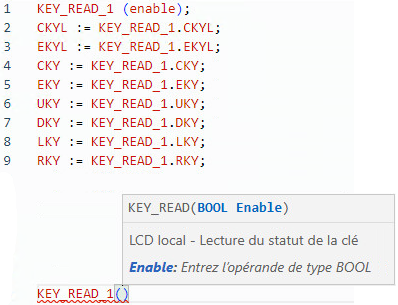

(* ST Equivalence: *)

KEY_READ_1(KEYENABLE) ;

KEY_EKYL := KEY_READ_1.EKYL ;

KEY_CKY := KEY_READ_1.CKY ;

KEY_EKY := KEY_READ_1.EKY ;

KEY_UKY := KEY_READ_1.UKY ;

KEY_DKY := KEY_READ_1.DKY ;

KEY_RKY := KEY_READ_1.RKY ;

KEY_LKY := KEY_READ_1.LKY ;
