UIF (vider une interruption imminente)

L’instruction UIF vide ou supprime une interruption utilisateur en attente.
Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.
Cette instruction s'applique aux contrôleurs
Micro820
 L20E,
Micro850
 L50E et
Micro870
 L70E.
UIF
UIF
Paramètres UIF
Paramètre
Type de paramètre
Type de données
Description
Enable
Entrée
BOOL
Activation de l'instruction.
  • TRUE : Démarre l'opération UIF.
  • FALSE : N'exécute pas la fonction.
IRQType
Entrée
UDINT
Utilise les mots STI définis.
  • IRQ_EII0
  • IRQ_EII1
  • IRQ_EII2
  • IRQ_EII3
  • IRQ_EII4
  • IRQ_EII5
  • IRQ_EII6
  • IRQ_EII7
  • IRQ_HSC0
  • IRQ_HSC1
  • IRQ_HSC2
  • IRQ_HSC3
  • IRQ_HSC4
  • IRQ_HSC5
  • IRQ_STI0
  • IRQ_STI1
  • IRQ_STI2
  • IRQ_STI3
  • IRQ_UFR
  • IRQ_UPM0
  • IRQ_UPM1
  • IRQ_UPM2
  • IRQ_UPM3
  • IRQ_UPM4
UIF
Sortie
BOOL
Statut de la ligne (identique au paramètre Enable).

Exemples UIF

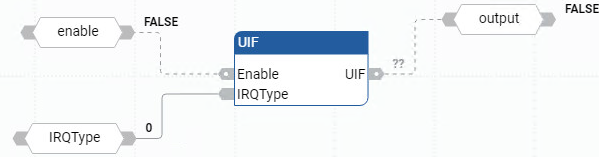

Exemple de diagramme de bloc de fonctions UIF
Exemple de diagramme de bloc de fonctions UIF
Exemple de schéma à relais UIF
Exemple de schéma à relais UIF

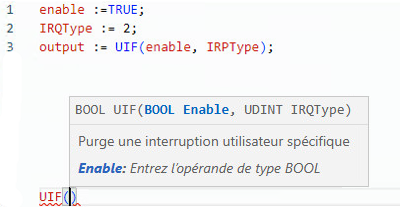

Exemple de texte structuré UIF
Exemple de texte structuré UIF
(* ST Equivalence: *)

TESTOUTPUT := UIF(TESTENABLE, 2) ;

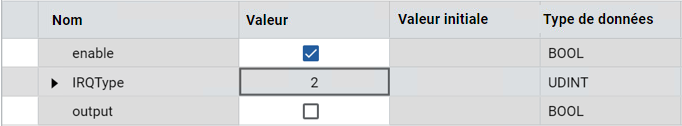

Résultats
Résultats
