UIE (activer l'interruption)

L'instruction UIE active une interruption utilisateur spécifique.
Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.
Cette instruction s'applique aux contrôleurs
Micro820
 L20E,
Micro850
 L50E et
Micro870
 L70E.
UIE
UIE
Paramètres UIE
Paramètre
Type de paramètre
Type de données
Description
Enable
Entrée
BOOL
Activation de l'instruction.
  • TRUE : Démarre l'opération d'activation.
  • FALSE : N'exécute pas la fonction.
IRQType
Entrée
UDINT
Utilise les mots STI définis.
  • IRQ_EII0
  • IRQ_EII1
  • IRQ_EII2
  • IRQ_EII3
  • IRQ_EII4
  • IRQ_EII5
  • IRQ_EII6
  • IRQ_EII7
  • IRQ_HSC0
  • IRQ_HSC1
  • IRQ_HSC2
  • IRQ_HSC3
  • IRQ_HSC4
  • IRQ_HSC5
  • IRQ_STI0
  • IRQ_STI1
  • IRQ_STI2
  • IRQ_STI3
  • IRQ_UFR
  • IRQ_UPM0
  • IRQ_UPM1
  • IRQ_UPM2
  • IRQ_UPM3
  • IRQ_UPM4
UIE
Sortie
BOOL
Statut de la ligne (identique au paramètre Enable).

Exemples UIE

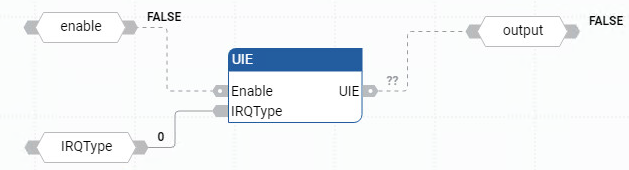

Exemple de diagramme de bloc de fonctions UIE
Exemple de diagramme de bloc de fonctions UIE
Exemple de schéma à relais UIE
Exemple de schéma à relais UIE

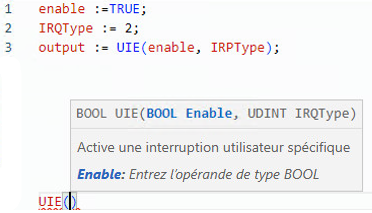

Exemple de texte structuré UIE
Exemple de texte structuré UIE
(* ST Equivalence: *)

TESTOUTPUT := UIE(TESTENABLE, 2) ;
Résultats
Résultats
