STIS (sélectionner un démarrage temporisé)

L'instruction STIS démarre le temporisateur d’interruption utilisateur temporisée (STI) sélectionnable à partir du programme de contrôle plutôt qu'automatiquement.
Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.
Cette instruction s'applique aux contrôleurs
Micro820
 L20E,
Micro850
 L50E et
Micro870
 L70E.
STIS
STIS
Paramètres STIS
Paramètre
Type de paramètre
Type de données
Description
Enable
Entrée
BOOL
Activation de l'instruction.
  • TRUE : Démarre le temporisateur STI à partir du programme de contrôle.
  • FALSE : N'exécute pas la fonction.
IRQType
Entrée
UDINT
Utilise les mots STI définis.
  • IRQ_STI0
  • IRQ_STI1
  • IRQ_STI2
  • IRQ_STI3
SetPoint
Entrée
UINT
Délai d'expiration (en ms) avant l'exécution du paramètre programmable en Interruption temporisée (STI).
  • Une valeur de 0 désactive la fonction STIS.
  • Une valeur comprise entre 1 et 65 535 active la fonction STIS.
STIS
Sortie
BOOL
Statut de la ligne (identique au paramètre Enable).

Exemples STIS

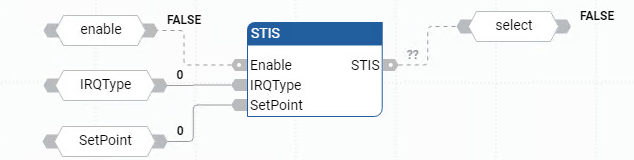

Exemple de diagramme de bloc de fonctions STIS
Exemple de diagramme de bloc de fonctions STIS
Exemple de schéma à relais STIS
Exemple de schéma à relais STIS

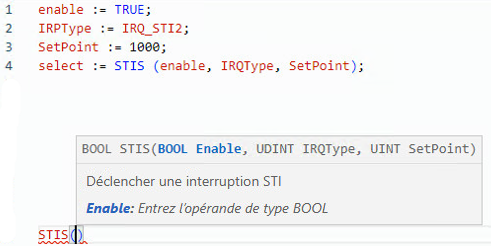

Exemple de texte structuré STIS
Exemple de texte structuré STIS
(* ST Equivalence: *)

TESTOUTPUT := STIS(TESTENABLE, 2, 1000) ;

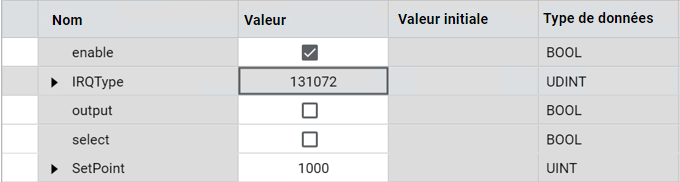

Résultats
Résultats
