SCALER (échelle)

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres SCALER
Paramètre	Type de paramètre	Type de données	Description
EN	Entrée	BOOL	Activation du bloc d'instruction. TRUE : Exécuter l'équation de mise à l'échelle FALSE : Aucune équation de mise à l'échelle Ne s'applique qu'aux programmes de langage à relais.
Input	Entrée	REAL	Signal d'entrée. L'entrée n'est pas limitée par InputMin et InputMax. Pour limiter l'entrée, une instruction LIM est nécessaire afin de conditionner l'entrée avant qu'elle ne soit saisie dans l'instruction SCALER.
InputMin	Entrée	REAL	Détermine la valeur de l'inclinaison et du décalage.
InputMax	Entrée	REAL	Détermine la valeur de l'inclinaison et du décalage.
OutputMin	Entrée	REAL	Détermine la valeur de l'inclinaison et du décalage.
OutputMax	Entrée	REAL	Détermine la valeur de l'inclinaison et du décalage.
Output	Sortie	REAL	Sortie mise à l'échelle. La sortie n'est pas limitée entre OutputMin et OutputMax.
ENO	Sortie	BOOL	Activation de la sortie. Ne s'applique qu'aux programmes de langage à relais.

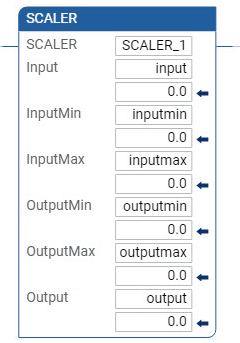

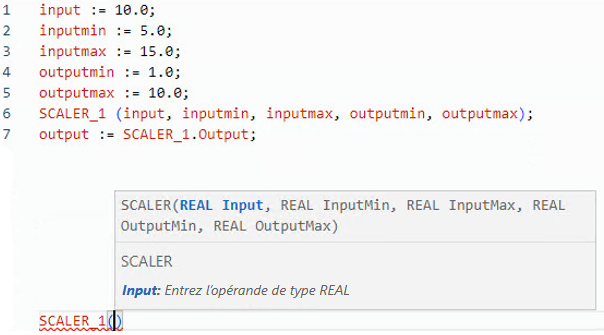

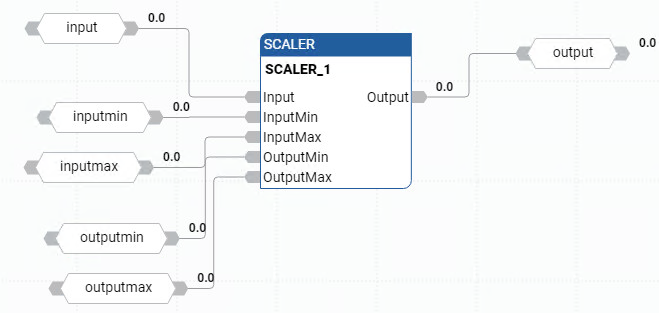

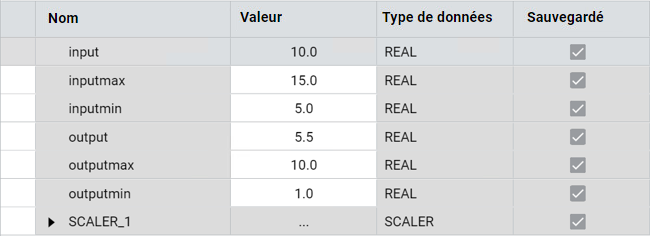

Exemples SCALER

(* ST equivalence: SCALER1 is an instance of SCALER block *)

SCALER1(Signal_In, 4.0, 20.0 , 0.0 , 150.0 ) ;

Out_Temp := SCALER1.Output ;
