PWM (modulation de largeur d’impulsion)

L'instruction PWM active ou désactive la sortie PWM pour un canal PWM configuré.

Ce bloc d'instruction est utilisé avec les contrôleurs

Micro820

L20E et prend en charge un canal PWM en utilisant le canal de sortie intégrée 6.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro820

L20E.

Paramètres PWM
Paramètre	Type de paramètre	Type de données	Description
Enable	Entrée	BOOL	Activation du bloc d'instruction. Ce niveau est activé en fonction du bloc d'instruction. TRUE : mise à jour de Sts. PWM est rendu actif ou inactif selon le paramètre d'entrée Actif et selon que la configuration est valide ou non. FALSE : Sts est uniquement mis à jour. L'état PWM (actif ou inactif) n'est pas affecté.
On	Entrée	BOOL	Active ou désactive la sortie PWM. TRUE : la sortie PWM est active ou reste active avec la dernière configuration valide. La LED de sortie est allumée lorsque PWM est active, même si le cycle de service est défini à 0 %. FALSE : la sortie PWM est inactive si la configuration est également valide.

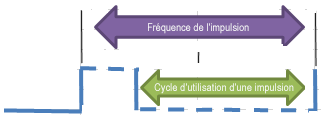

Freq	Entrée	UDINT	Fréquence de l'impulsion. 1 à 100 000 Hz
DutyCycle	Entrée	UINT	Cycle d'utilisation d'une impulsion. 0 à 1 000 (0 % - 100 %)
ChType	Entrée	UINT	Type de canal. 0: Intégré 1: Module enfichable 2: Extension
ChSlot	Entrée	UINT	Emplacement du canal. 0: Intégré
ChNum	Entrée	UINT	Numéro du canal. 0: PWM CH0
ENO	Sortie	BOOL	Activation de la sortie. Ne s'applique qu'aux programmes de langage à relais.
Sts	Sortie	UINT	Codes d'état PWM : 00: Bloc de fonctions non activé (aucune opération). 01: Configuration PWM réussie 02: Cycle de service non valide 03: Fréquence non valide 04: Type de canal non valide 05: Emplacement du canal non valide 06: Numéro du canal non valide 07 : Catalogue non valide. La fonctionnalité PWM n'est pas prise en charge dans le catalogue en cours d'utilisation

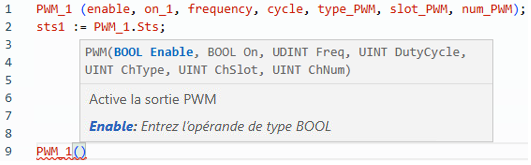

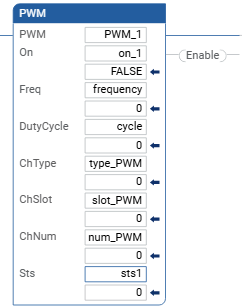

Exemples PWM

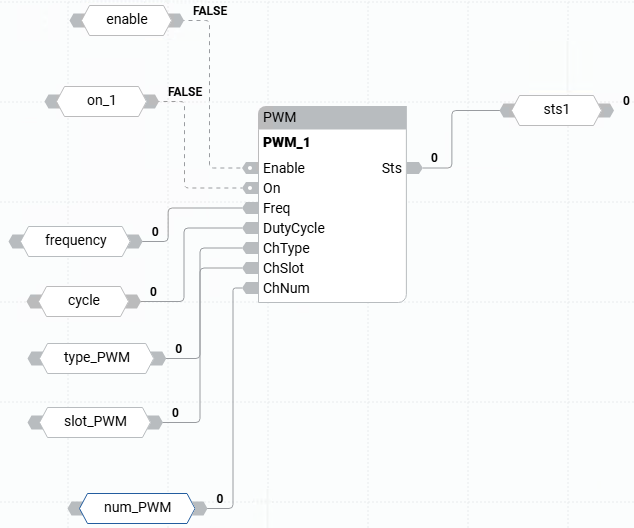

Exemple de diagramme de bloc de fonctions PWM
