IOM (sortie immédiate)

Mise à jour des sorties avant la scrutation normale des sorties.

Détails de l'opération : Généralement à la fin d'un programme d'interruption pour sélectionner ou masquer les sorties qui sont immédiatement scrutées et mises à jour.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro850

L50E et

Micro870

L70E.

Paramètres IOM
Paramètre	Type de paramètre	Type de données	Description
Enable	Entrée	BOOL	Activation du bloc d'instruction. TRUE : Exécuter l'instruction FALSE : Ne pas exécuter l'instruction
OutputType	Entrée	USINT	Permet d'identifier le type de sortie : 0: Sortie intégrée 1: Sortie enfichable
OutputSlot	Entrée	USINT	Permet d'identifier l'emplacement de sortie : 0: Sortie intégrée 1,2,3,4,5 : Numéro d'emplacement du module enfichable (Les emplacements sont numérotés de gauche à droite, en commençant par le numéro 1.) Pour les sorties intégrées, toujours 0. Pour les sorties enfichables, les emplacements de sortie correspondent aux emplacements 1, 2, 3, 4 et 5 (numéro d'emplacement enfichable, avec l'emplacement le plus à gauche = 1).
Sts	Sortie	USINT	État de la scrutation de sortie immédiate. Codes d'état IOM (Sts) : 0x00 : Non activé (aucune action déclenchée) 0x01 : Réussite de la scrutation d'entrée/sortie 0x02 : Type d'entrée/sortie non valide 0x03 : Emplacement d'entrée/sortie non valide
ENO	Sortie	BOOL	Activation de la sortie. TRUE : Sortie mise à jour FALSE : Sortie non mise à jour Ne s'applique qu'aux programmes de langage à relais.

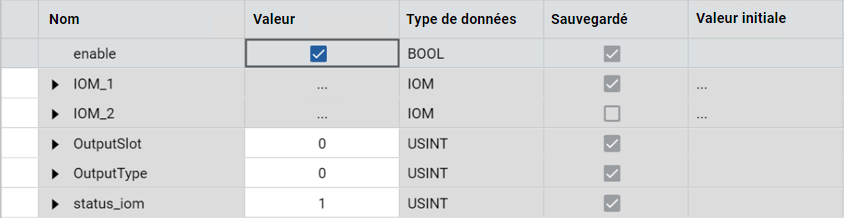

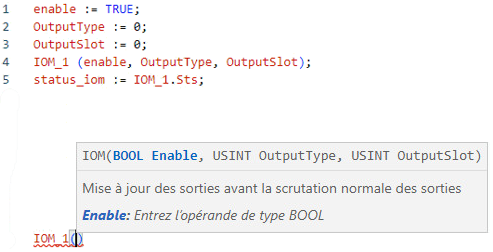

Exemples IOM

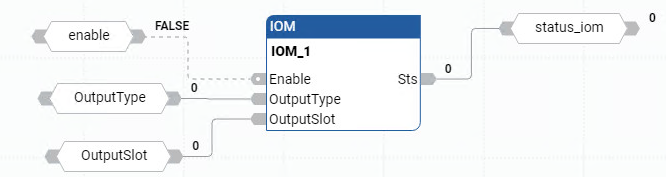

Exemple de diagramme de bloc de fonctions IOM
