IIM (entrée immédiate)

L'instruction IIM met à jour les entrées avant la scrutation de sortie normale.

Détails de l'opération : Généralement utilisé au début d'un programme d'interruption pour sélectionner ou masquer les entrées qui sont immédiatement scrutées pour obtenir les entrées actuelles.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro850

L50E et

Micro870

L70E.

Paramètres IIM
Paramètre	Type de paramètre	Type de données	Description
Enable	Entrée	BOOL	Activation du bloc d'instruction. TRUE : Exécute le bloc d'instruction. FALSE : N’exécute pas l’instruction.
InputType	Entrée	USINT	Identifie le type de l'entrée : 0: Entrée intégrée. 1: Entrée enfichable.
InputSlot	Entrée	USINT	Identifie l'emplacement de l'entrée. 0: Entrée intégrée 1,2,3,4,5 : Numéro d'emplacement du module enfichable. (Les emplacements sont numérotés de gauche à droite, en commençant par le numéro 1.) Pour les entrées intégrées, toujours 0. Pour les entrées enfichables, les emplacements d'entrée correspondent aux emplacements 1, 2, 3, 4 et 5 (numéro d'emplacement enfichable, avec l'emplacement le plus à gauche = 1).
Sts	Sortie	USINT	État de la scrutation d'entrée immédiate. Codes d'état IIM (Sts) : 0x00 : Non activé (aucune action déclenchée). 0x01 : Réussite de la scrutation d'entrée/sortie. 0x02 : Type d'entrée/sortie non valide. 0x03 : Emplacement d'entrée/sortie non valide.
ENO	Sortie	BOOL	Activation de la sortie. TRUE : Entrée mise à jour. FALSE : Entrée non mise à jour. Ne s'applique qu'aux programmes de langage à relais.

Exemples IIM

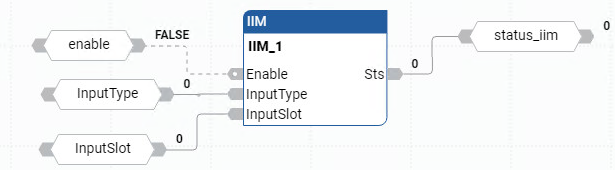

Exemple de diagramme de bloc de fonctions IIM

Instructions d'entrée/sortie
