Test du programme et exécution du compteur haute vitesse
Après avoir téléchargé le programme HSC sur le contrôleur, vous pouvez le tester puis exécuter le compteur haute vitesse.
Pour tester le programme et exécuter le compteur haute vitesse
- Connectez-vous au contrôleurMicro800.
- Dans l’Organisateur de projets, développezProgrammes.
- Développez votre programme HSC, puis double-cliquez surVariables locales.Vous pouvez consulter les valeurs des deux sorties HSC : STS (MyStatus) et HSCSTS (MyInfo).
- Ouvrez la grille des variables globales de l'une des manières suivantes :
- Dans l’Organisateur de projets, double-cliquez surVariables globales.
- Dans l’Organisateur de projets, sélectionnezVariables globales, puis appuyez sur la toucheEntrée.
- Sur la ligne_IO_EM_DI_05, cochez les casesVerrouilleretValeurpour forcer l’entrée sur la position Activée.
- Pour afficher les résultats, ouvrez la grille des variables locales de l'une des manières suivantes :
- Dans l'Organisateur de projets, développez le programme HSC, puis double-cliquez surVariables locales.
- Dans l’Organisateur de projets, développez le programme HSC, sélectionnezVariables locales, puis appuyez sur la toucheEntrée.
- DéveloppezMyAppDataetMyInfo.
- Activez l'encodeur pour afficher le comptage croissant/décroissant du compteur. Par exemple, si l'encodeur est accouplé à un arbre de moteur, mettez en marche le moteur pour déclencher le décompte HSC.
- Vérifiez que laValeurde la variable MyStatus est définie sur 1, ce qui indique que le HSC est en fonctionnement.
- Consultez la valeur de compteur dans MyInfo.Accumulator.
Dans cet exemple, une fois que MyInfo.Accumulator atteint une valeur haute prédéfinie de 40, la sortie 0 s'active, ainsi que l'indicateur HPReached. Si MyInfo.Accumulator atteint une valeur prédéfinie basse de -40, la sortie 1 s'active, ainsi que l'indicateur LPReached.

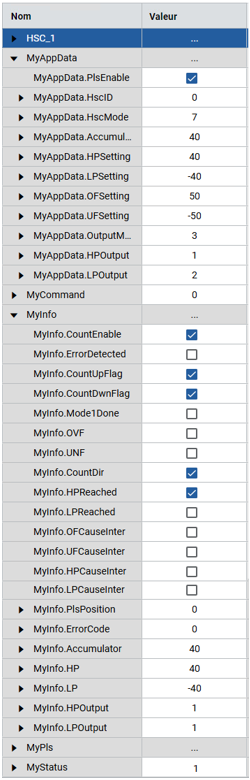

Résultat du programme HSC
