HSC_SET_STS (état défini du comptage rapide)
HSC_SET_STS définit ou réinitialise manuellement l'état de décompte HSC.
Détails de l'opération : Le bloc de fonctions HSC doit être arrêté (aucun décompte) pour que le bloc de fonctions HSC_SET_STC puisse définir ou réinitialiser l'état HTS. Si la fonction HSC n'est pas arrêtée, les paramètres d'entrée continuent à être mis à jour, et toute modification apportée à l'aide du bloc de fonctions HSC_SET_STS est ignorée.
Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.
Cette instruction s'applique aux contrôleurs
Micro850
L50E et Micro870
L70E.HSC_SET_STS
Paramètre | Type de paramètre | Type de données | Description |
|---|---|---|---|
Enable | Entrée | BOOL | Activation du bloc d'instruction.
|
HscID | Entrée | UINT | Définit ou réinitialise manuellement l'état HSC. |
Mode1Done | Entrée | BOOL | Comptage du mode 1A ou 1B est complété. Ce bit peut être défini ou réinitialisé lorsqu'aucun décompte HSC n'est en cours. |
HPReached | Entrée | BOOL | Valeur haute prédéfinie atteinte. Ce bit peut être défini ou réinitialisé lorsqu'aucun décompte HSC n'est en cours. |
LPReached | Entrée | BOOL | Valeur basse prédéfinie atteinte. Ce bit peut être défini ou réinitialisé lorsqu'aucun décompte HSC n'est en cours. |
OFOccurred | Entrée | BOOL | Un débordement est survenu. Ce bit peut être défini ou réinitialisé lorsqu'aucun décompte HSC n'est en cours. |
UFOccurred | Entrée | BOOL | Un débordement négatif est survenu. Ce bit peut être défini ou réinitialisé lorsqu'aucun décompte HSC n'est en cours. |
Sts | Sortie | UINT | Les codes d'état sont définis dans les codes d'état HSC (Sts). |
ENO | Sortie | BOOL | Activation de la sortie. S'applique aux programmes de schémas à relais. |
Codes d'état HSC (Sts)
Code d'état | Description de l'état |
|---|---|
0x00 | Aucune action n'est réalisée (non activée). |
0x01 | Exécution HSC réussie. |
0x02 | Commande HSC non valide. |
0x03 | ID HSC hors plage. |
0x04 | Erreur de configuration HSC. |
Exemples HSC_SET_STS

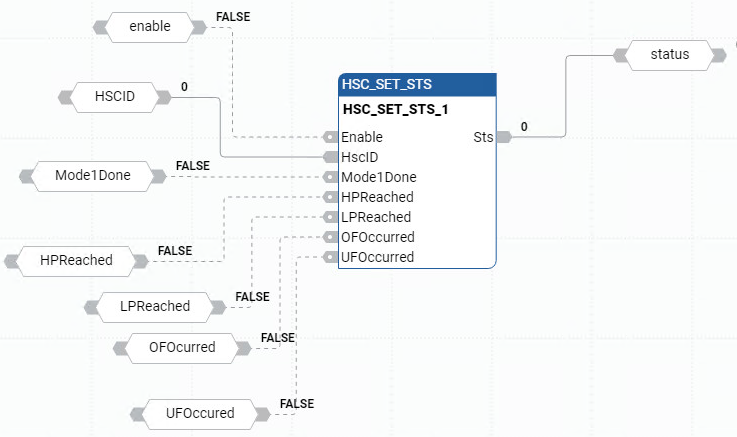

Exemple de diagramme de bloc de fonctions HSC_SET_STS

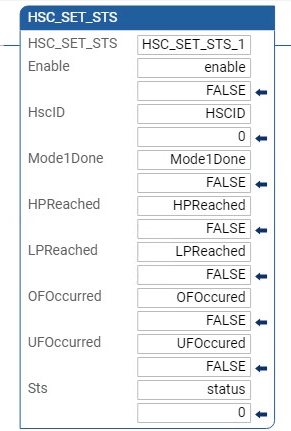

Exemple de langage à relais HSC_SET_STS

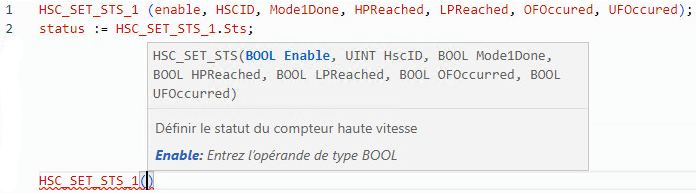

Exemple de texte structuré HSC_SET_STS
