HSC
L’instruction HSC applique les valeurs hautes prédéfinies, les valeurs basses prédéfinies et les valeurs de source de sortie au compteur haute vitesse.
Détails de l'opération :
- L'interrupteur de fin de course programmable (PLS) est activé en définissant le paramètre HSCAppData.PLSEnable sur True.
- Le paramètre PLSPosition est réinitialisé après qu'un cycle complet est terminé et que la valeur de HSCSTS.HP est atteinte.
Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.
Cette instruction s'applique aux contrôleurs
Micro850
L50E et Micro870
L70E.HSC
Paramètre | Type de paramètre | Type de données | Description |
|---|---|---|---|
EN | Entrée | BOOL | Lorsque défini sur vrai, l’instruction est activée.
Nous recommandons de ne pas utiliser le paramètre EN avec le bloc de fonctions HSC, car l'incrémentation du temporisateur se poursuit lorsqu'EN est défini sur « FAUX ». |
Enable | Entrée | BOOL | Activer le bloc d'instruction.
|
HscCmd | Entrée | USINT | Émet des commandes vers le HSC. |
HSCAppData | Entrée | Configuration de l'application HSC, généralement nécessaire une seule fois. | |
HSCStsInfo | Entrée | État HSC dynamique, mis à jour de façon continue lors du décompte HSC. | |
Sts | Sortie | UINT | État d'exécution HSC. Codes de statut HSC :
|
ENO | Sortie | BOOL | Activation de la sortie. S'applique aux programmes de schémas à relais. |
Exemples HSC

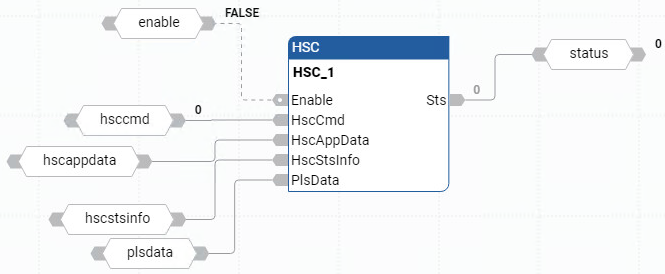

Exemple de diagramme de bloc de fonctions HSC
Exemple de schéma à relais HSC

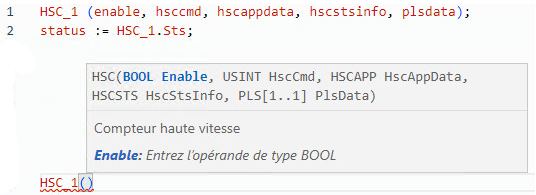

Exemple de texte structuré HSC
