STACKINT (pile d'entiers)

L'instruction STACKINT gère une pile de valeurs entières.
Détails de l'opération :
  • STACKINT inclut la détection d'un front montant pour les commandes PUSH et POP. La taille maximale de la pile est de 128. La valeur OFLO n'est valide qu'après une réinitialisation (le paramètre R1 a été défini sur TRUE au moins une fois, puis de nouveau sur FALSE).
  • La taille de la pile définie par l'application (N) ne peut être inférieure à 1 ni supérieure à 128.
    • Si N < 1, STACKINT adopte une taille de 1.
    • Si N > 128, STACKINT adopte une taille de 128.
Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.
Cette instruction s’applique aux contrôleurs
Micro810
 LC10,
Micro820
 L20E,
Micro850
 L50E et
Micro870
 L70E.
STACKINT
STACKINT
Paramètres STACKINT
Paramètre
Type de paramètre
Type de données
Description
PUSH
Entrée
BOOL
  • TRUE : Front montant détecté sur la commande PUSH. Ajoute la valeur IN en haut de la pile.
  • FALSE : Front montant non détecté sur la commande PUSH.
POP
Entrée
BOOL
  • TRUE : Front montant détecté sur la commande POP. Supprime la dernière valeur poussée en haut de la pile.
  • FALSE : Front montant non détecté sur la commande POP.
R1
Entrée
BOOL
  • TRUE : Vide la pile en la réinitialisant.
  • FALSE : Pas de réinitialisation.
IN
Entrée
DINT
Valeur poussée.
N
Entrée
DINT
Taille de la pile définie par l'application. La taille maximale de la pile est de 128
EMPTY
Sortie
BOOL
  • TRUE : La pile est vide.
  • FALSE : La pile contient des valeurs.
OFLO
Sortie
BOOL
  • TRUE : Débordement, la pile est pleine et le paramètre R1 a été défini sur VRAI au moins une fois, puis de nouveau sur FAUX.
  • FALSE : La taille de la pile est égale ou inférieure à 128. Pas de débordement.
OUT
Sortie
DINT
Valeur située en haut de la pile.
OUT est égal à 0 lorsque OFLO est défini sur VRAI.

Exemples STACKINT

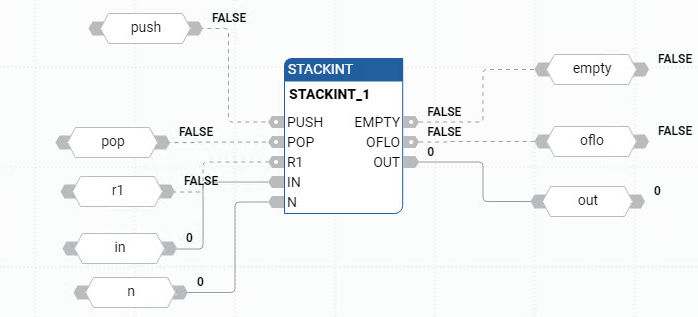

Exemple de diagramme de bloc de fonctions STACKINT
Exemple de diagramme de bloc de fonctions STACKINT

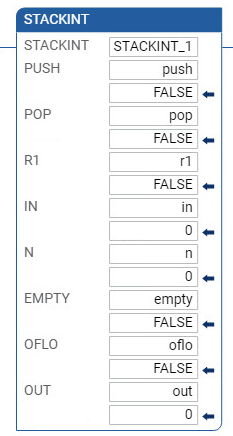

Exemple de langage à relais STACKINT
Exemple de schéma à relais STACKINT

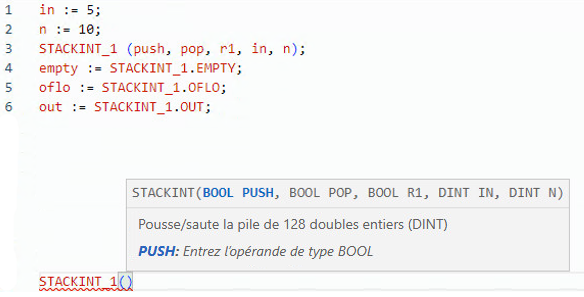

Exemple de texte structuré STACKINT
Exemple de texte structuré STACKINT
(* ST Equivalence: STACKINT1 is an instance of a STACKINT block *)

STACKINT1(err_detect, acknowledge, manual_mode, err_code, max_err);

appli_alarm := auto_mode AND NOT(STACKINT1.EMPTY);

err_alarm := STACKINT1.OFLO;

last_error := STACKINT1.OUT;

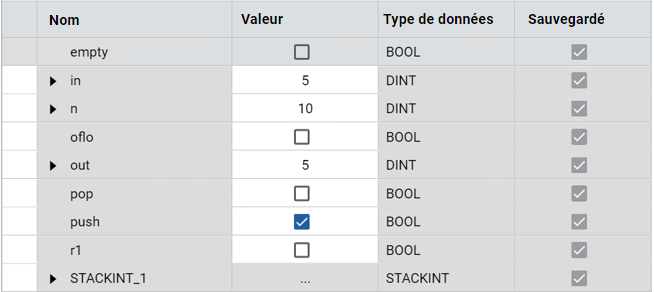

Résultats
Résultats
