SHR (décalage à droite)

L'instruction SHR décale les 32 bits d'un entier vers la droite et réplique le bit le plus à gauche (bit de poids fort) pour remplir les bits vacants.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

SHR

Paramètres SHR
Paramètre	Type de paramètre	Type de données	Description
EN	Entrée	BOOL	Lorsque défini sur vrai, l’instruction est activée. TRUE : Exécute le calcul actuel. FALSE : Il n’y a pas de calcul. S'applique aux programmes de schémas à relais.
IN	Entrée	DINT	Valeur entière, quelle qu'elle soit.
NbS	Entrée	DINT	Nombre de décalages 1 bit (dans l'ensemble [1..31]).
SHR	Sortie	DINT	Valeur de décalage vers la droite. La fonction n'a aucun effet si NbS <= 0. Si la valeur est égale à 0, la fonction remplace le bit de poids fort.
ENO	Sortie	BOOL	Activation de la sortie. S'applique aux programmes de schémas à relais.

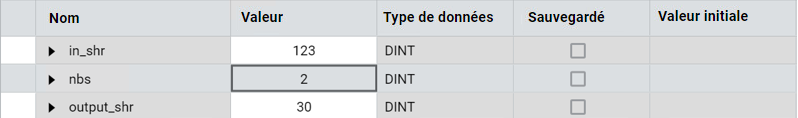

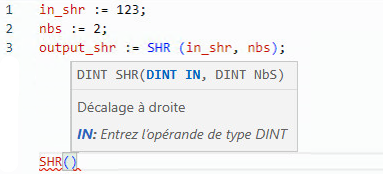

Exemples SHR

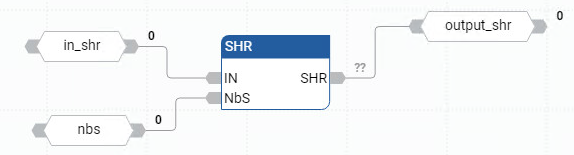

Exemple de diagramme de bloc de fonctions SHR

(* ST Equivalence: *)
result := SHR (register,1);
(* register = 2#1100_1101_0011_0101 *)
(* result = 2#0110_0110_1001_1010 *)
