SHL (décalage à gauche)

Pour des entiers 32 bits, l’instruction SHL déplace les entiers vers la gauche et place 0 dans le bit de poids faible.

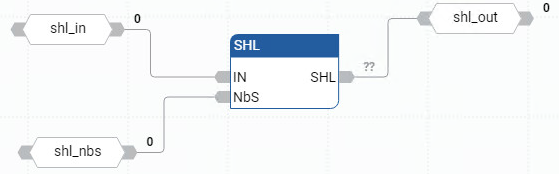

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

SHL

Paramètres SHL
Paramètre	Type de paramètre	Type de données	Description
EN	Entrée	BOOL	Lorsque défini sur vrai, l’instruction est activée. TRUE : Exécute le calcul actuel. FALSE : Il n’y a pas de calcul. S'applique aux programmes de schémas à relais.
IN	Entrée	DINT	Valeur entière, quelle qu'elle soit.
NbS	Entrée	DINT	Nombre de décalages 1 bit (dans l'ensemble [1..31]).
SHL	Sortie	DINT	Valeur de décalage vers la gauche. La fonction n'a aucun effet si NbS <= 0. Si la valeur est égale à 0, la fonction remplace le bit de poids faible.
ENO	Sortie	BOOL	Activation de la sortie. S'applique aux programmes de schémas à relais.

Exemples SHL

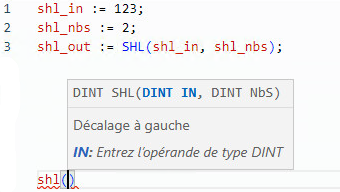

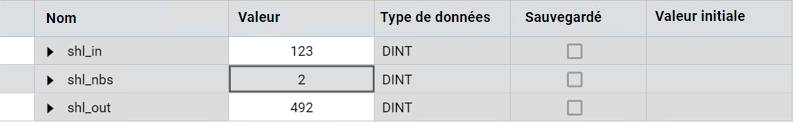

(* ST Equivalence: *)
result := SHL (register,1);
(* register = 2#0100_1101_0011_0101 *)
(* result = 2#1001_1010_0110_1010 *)
