ROL (pivoter à gauche)

L’instruction ROL fait pivoter l'entrée de type DINT par des bits NbR vers la gauche sous forme circulaire et remplit les bits à droite avec les bits qui ont pivotés.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

ROL

Paramètres ROL
Paramètre	Type de paramètre	Type de données	Description
EN	Entrée	BOOL	Lorsque défini sur vrai, l’instruction est activée. TRUE : Exécute le calcul actuel. FALSE : Il n’y a pas de calcul. S'applique aux programmes de schémas à relais.
IN	Entrée	DINT	Valeur entière.
NbR	Entrée	DINT	Nombre de rotations 1 bit (dans l'ensemble [1..31]).
ROL	Sortie	DINT	Valeur de rotation vers la gauche. Lorsque NbR <= 0, aucune modification n'est apportée.
ENO	Sortie	BOOL	Activation de la sortie. S'applique aux programmes de schémas à relais.

Exemples ROL

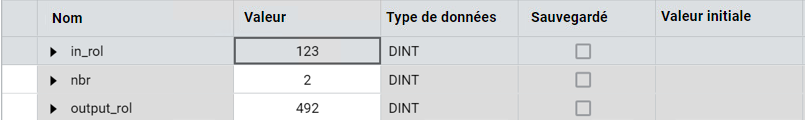

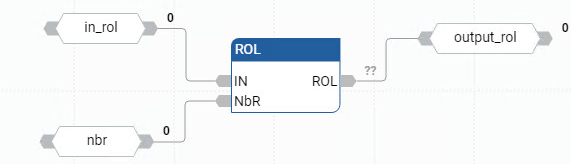

Exemple de diagramme de bloc de fonctions ROL

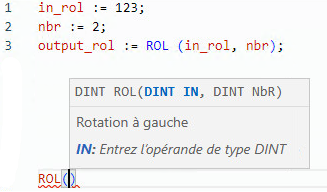

(* ST Equivalence: *)
result := ROL (register, 1);
(* register = 2#0100_1101_0011_0101*)
(* result = 2#1001_1010_0110_1010*)
