RTC_READ (lecture de l'horloge temps réel)

L'instruction RTC_READ lit les informations du module d'horloge temps réel (RTC).

Détails de l'opération :

Contrôleur

Micro810

LC10 ou

Micro820

L20E avec RTC intégrée :

RTCBatLow est toujours défini sur zéro (0).

RTCEnabled est toujours défini sur un (1).

Lorsque l'horloge en temps réel intégrée est déchargée ou que sa mémoire a été vidée en raison d'une panne électrique :

RTCData est défini sur 2000/1/1/0/0/0.

RTCEnabled est défini sur un (1).

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres RTC_READ
Paramètre	Type de paramètre	Type de données	Description
Enable	Entrée	BOOL	Activation du bloc d'instruction. TRUE : Exécute la lecture des informations RTC. FALSE : Aucune opération de lecture et les données RTC de sortie ne sont pas valides.
RTCData	Sortie	RTC	Informations sur les données RTC : `yy/mm/dd, hh/mm/ss, week`. La sortie RTCData est définie à l'aide du type de données RTC.
RTCPresent	Sortie	BOOL	TRUE : L'horloge d'exécution libre est utilisée, ou le matériel RTC est branché. FALSE : L'horloge d'exécution libre n'est pas utilisée, ou le matériel RTC n'est pas branché.
RTCEnabled	Sortie	BOOL	TRUE : L'horloge d'exécution libre est utilisée, ou le matériel RTC est activé (temporisation). FALSE : L'horloge d'exécution libre n'est pas utilisée, le matériel RTC est désactivé (aucune temporisation).
RTCBatLow	Sortie	BOOL	TRUE : La batterie RTC est faible. FALSE : La batterie RTC n'est pas faible.
ENO	Sortie	BOOL	Activation de la sortie. Ne s'applique qu'aux programmes de langage à relais.

Type de données RTC
Paramètre	Type de paramètre	Description
Year	UINT	Paramétrage de l'année pour l'horloge RTC. Valeur 16 bits ; les valeurs correctes sont comprises entre 2000 (01 Jan, 00:00:00) et 2098 (31 Déc, 23:59:59).
Month	UINT	Paramétrage du mois pour l'horloge RTC.
Day	UINT	Paramétrage du jour pour l'horloge RTC.
Hour	UINT	Paramétrage de l'heure pour l'horloge RTC.
Minute	UINT	Paramétrage de la minute pour l'horloge RTC.
Second	UINT	Paramétrage de la seconde pour l'horloge RTC.
DayOfWeek	UINT	Paramétrage du jour de la semaine pour l'horloge RTC. Ce paramètre n'est pas pris en compte pour RTC_SET.

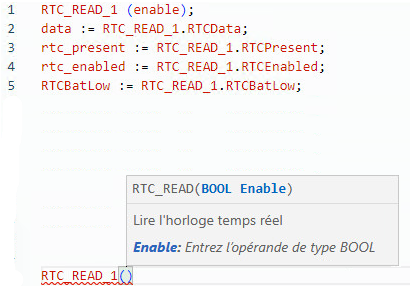

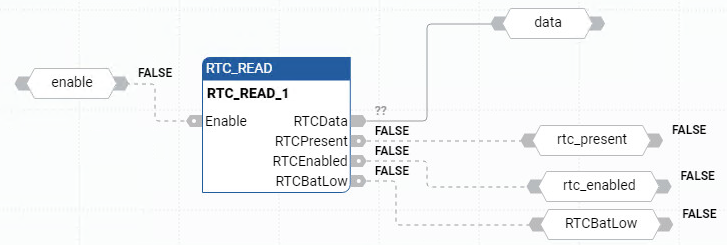

Exemples RTC_READ
