TP (temporisation d'impulsion)

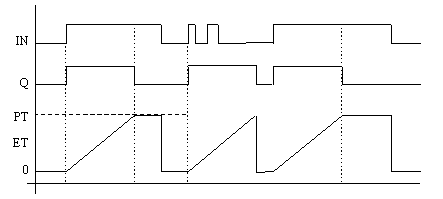

Dans le cas d'un front montant, l’instruction TP incrémente un temporisateur interne jusqu'à une valeur donnée. Si le délai du temporisateur est écoulé, le temps interne est réinitialisé.

Détails de l'opération : Si le paramètre EN est utilisé avec TP, le temporisateur commence l'incrémentation lorsque le paramètre EN est défini sur VRAI, puis continue l'incrémentation même si EN est défini sur FAUX.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres TP
Paramètre	Type de paramètre	Type de données	Description
IN	Entrée	BOOL	TRUE : En cas de front montant, commence à augmenter le temporisateur interne (s'il n’augmente pas déjà). FALSE : Si le délai du temporisateur est écoulé, réinitialise le temporisateur interne. Les changements apportés à IN lors du comptage n’ont aucun effet.
PT	Entrée	TIME	Temps maximal programmé défini en utilisant le type de données Temps.
Q	Sortie	BOOL	TRUE : Le temporisateur compte. FALSE : Le temporisateur ne compte pas.
ET	Sortie	TIME	Temps actuel écoulé. Les valeurs possibles sont comprises entre 0 ms et 1193 h 2 m 47 s 294 ms.

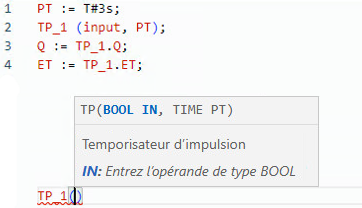

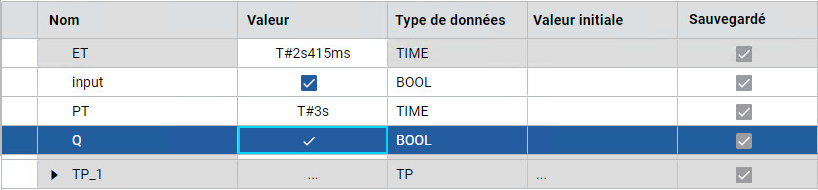

Exemples TP

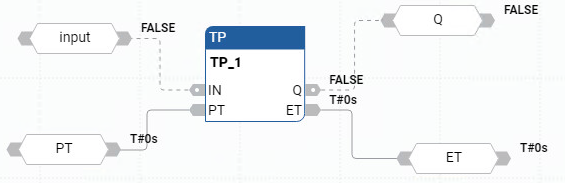

Exemple de diagramme de bloc de fonctions TP
