TOF (temporisateur de retard actif)

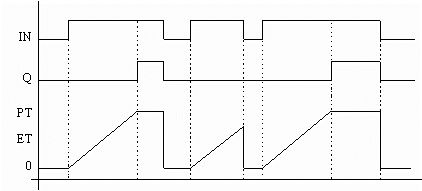

L'instruction TON incrémente un temporisateur interne jusqu'à une valeur donnée.

Détails de l'opération :

N'utilisez pas de saut pour sauter un bloc de fonctions TON dans un schéma à relais (LD). Si un saut est utilisé, le temporisateur TON continue au-delà du temps écoulé.

Par exemple : La ligne de programme 1 contient un saut ; la ligne de programme 2 contient un bloc d'instruction TON avec un temps écoulé de 10 secondes ; activez le saut de la ligne 1 à la ligne 3 ; désactivez le saut après 30 secondes ; le temps écoulé s'élève à 30 secondes et non 10 secondes comme défini dans le temps écoulé.

Si le paramètre EN est utilisé avec TON, le temporisateur commence l'incrémentation lorsque le paramètre EN est défini sur VRAI, puis continue l'incrémentation même si EN est défini sur FAUX.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres TON
Paramètre	Type de paramètre	Type de données	Description
IN	Entrée	BOOL	Contrôle de l'entrée. TRUE : Si front montant, démarre l’incrémentation du temporisateur interne. FALSE : En cas de front descendant, arrête et réinitialise le temporisateur interne.
PT	Entrée	TIME	Temps maximal programmé défini en utilisant le type de données Temps.
Q	Sortie	BOOL	TRUE : Le temps programmé est écoulé. FALSE : Le temps programmé n'est pas écoulé.
ET	Sortie	TIME	Temps actuel écoulé. Les valeurs possibles sont comprises entre 0 ms et 1193 h 2 m 47 s 294 ms.

Exemples TON

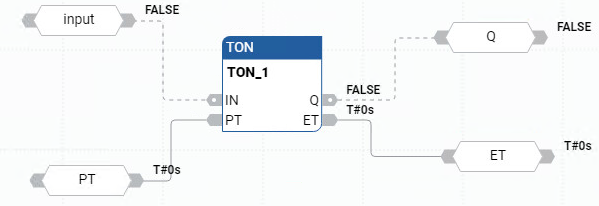

Exemple de diagramme de bloc de fonctions TON

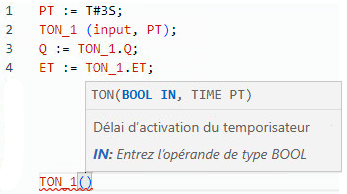

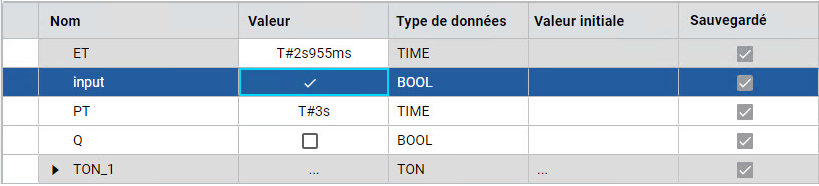

Exemple de texte structuré du bloc de fonctions TON avec détails sur le code et les info-bulles. — Exemple de texte structuré TON

Instructions de temporisateur/compteur
