TOF (temporisateur de retard inactif)

L'instruction TOF incrémente un temporisateur interne jusqu'à une valeur donnée.

Détails de l'opération : Si le paramètre EN est utilisé avec ce bloc d'instruction, le temporisateur commence l'incrémentation lorsque le paramètre EN est défini sur VRAI, puis continue l'incrémentation même si EN est défini sur FAUX.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres TOF
Paramètre	Type de paramètre	Type de données	Description
IN	Entrée	BOOL	Contrôle de l'entrée. TRUE : Front descendant détecté, commence à augmenter le temporisateur interne. FALSE : Front montant détecté, arrête et réinitialise le temporisateur interne.
PT	Entrée	TIME	Temps programmé maximum. Voir Type de données TIME.
Q	Sortie	BOOL	TRUE : Le temps total n'est pas écoulé. FALSE : Le temps total est écoulé.
ET	Sortie	TIME	Temps actuel écoulé. Les valeurs possibles sont comprises entre 0 ms et 1193 h 2 m 47 s 294 ms.

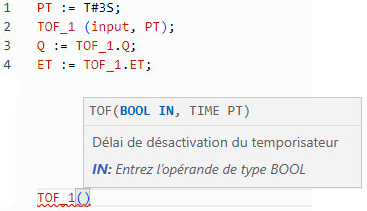

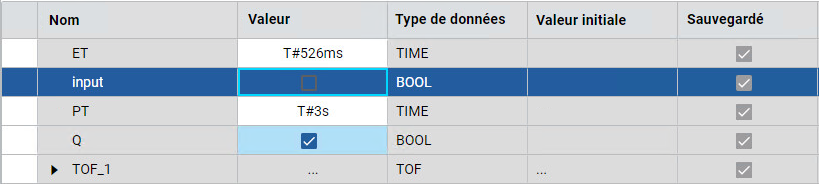

Exemples TOF

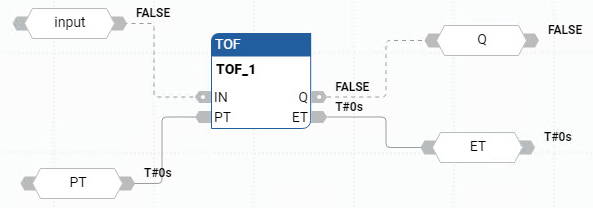

Exemple de diagramme de bloc de fonctions TOF

Instructions de temporisateur/compteur
