RHC (lecture de l'horloge haute vitesse)

L’instruction RHC lit la valeur de l'horloge haute vitesse dans le contrôleur

Micro800

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres RHC
Paramètre	Type de paramètre	Type de données	Description
EN	Entrée	BOOL	Lorsque défini sur vrai, l’instruction est activée. TRUE : Exécute le calcul actuel. FALSE : Il n’y a pas de calcul. S'applique aux programmes de schémas à relais.
ENO	Sortie	BOOL	Activation de la sortie. S'applique aux programmes de schémas à relais.
RHC	Sortie	UDINT	Valeur de l'horloge haute vitesse.

Résolution de l'horloge haute vitesse

Résolution de l'horloge haute vitesse
Type du contrôleur	Incréments	Base de temps	Résolution
Micro810 LC10	4 toutes les 40 microsecondes	10 microsecondes	40 microsecondes
Micro820 L20E Micro850 L50E	1 toutes les 10 microsecondes	10 microsecondes	10 microsecondes

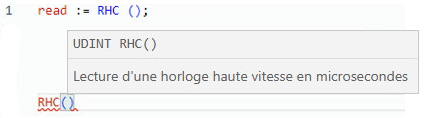

(* ST Equivalence: *)

TESTOUTPUT2 := RHC() ;
