CTUD (comptage croissant/décroissant)

L'instruction CTUD décompte des entiers, un par un, de 0 jusqu'à une valeur donnée ou d'une valeur donnée jusqu'à 0.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres CTUD
Paramètre	Type de paramètre	Type de données	Description
CU	Entrée	BOOL	TRUE : Front montant détecté, comptage croissant.
CD	Entrée	BOOL	TRUE : Front montant détecté, comptage décroissant.
RESET	Entrée	BOOL	Commande de remise à zéro du dominant (priorité la plus élevée lors de la détermination du comportement de l'instruction). (CV = 0 lorsque RESET est VRAI).
LOAD	Entrée	BOOL	Commande Chargement TRUE : Définit CV = PV.
PV	Entrée	DINT	Valeur maximale programmée.
QU	Sortie	BOOL	Débordement. TRUE : Lorsque CV >= PV.
QD	Sortie	BOOL	Soupassement. TRUE : Lorsque CV <= 0.
CV	Sortie	DINT	Résultat du compteur.

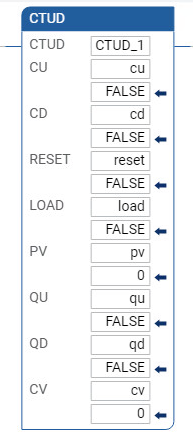

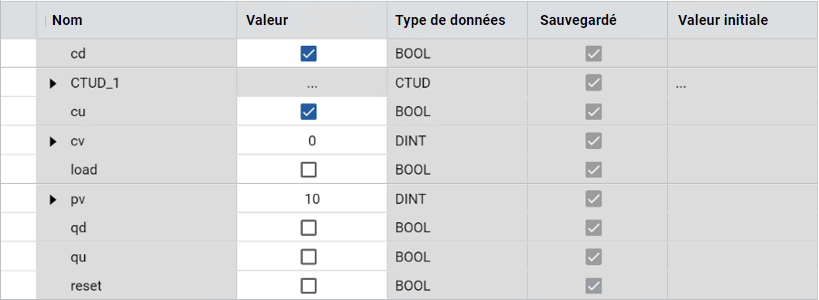

Exemples CTUD

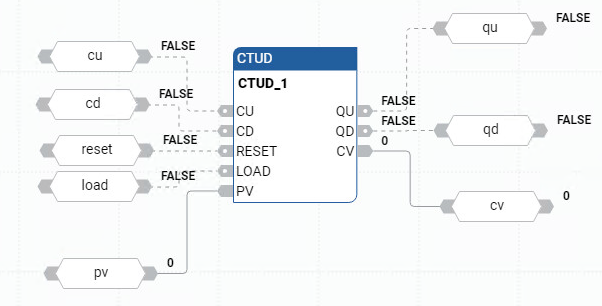

Exemple de diagramme de bloc de fonctions CTUD

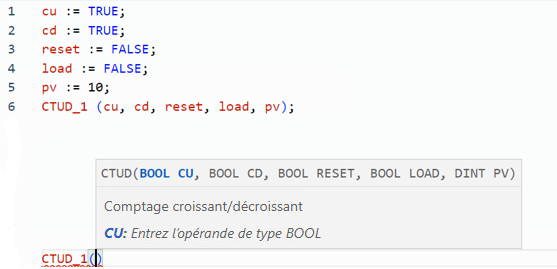

(* ST Equivalence: We suppose CTUD1 is an instance of block*)

CTUD1(trigger1, trigger2, reset_cmd, load_cmd,100);

full := CTUD1.QU;

empty := CTUD1.QD;

nb_elt := CTUD1.CV;
