CTU (comptage croissant)

L’instruction CTU décompte (des entiers), un par un, de 0 jusqu'à une valeur donnée.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres CTU
Paramètre	Type de paramètre	Type de données	Description
CU	Entrée	BOOL	Comptage croissant. TRUE : Front montant détecté, comptage croissant par incréments de un. FALSE : Front descendant détecté, conserve la valeur du compteur à la même valeur.
RESET	Entrée	BOOL	Réinitialisation vérifie la valeur PV par rapport à la valeur du comptage croissant. TRUE : Définit la valeur CV sur zéro. FALSE : Poursuit l'incrémentation du comptage croissant de un.
PV	Entrée	DINT	Valeur maximale programmée du compteur.
Q	Sortie	BOOL	Indique si l'instruction du comptage croissant a généré un nombre supérieur ou égal à la valeur maximale du compteur. TRUE : Résultat du compteur => PV (condition de débordement). FALSE : Résultat du compteur < PV
CV	Sortie	DINT	Résultat actuel du compteur.

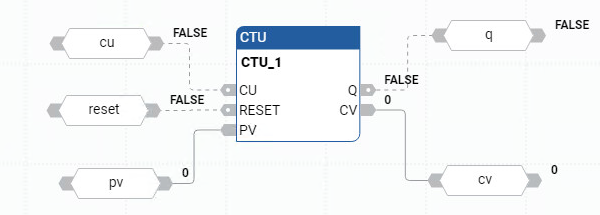

Diagramme de bloc de fonctions CTU affichant les entrées, les sorties et le flux logique. — Exemple de diagramme de bloc de fonctions CTU

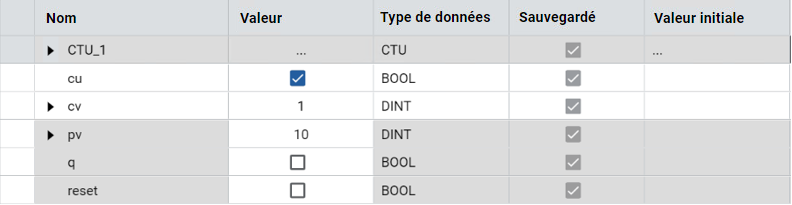

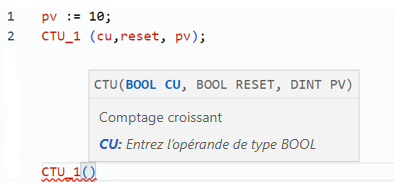

(* ST Equivalence: CTU1 is an instance of CTU block*)

CTU1(trigger,NOT(auto_mode),100);

overflow := CTU1.Q;

result := CTU1.CV;
