CTD (comptage décroissant)

L'instruction CTD décompte des entiers, un par un, à partir d'une valeur donnée jusqu'à 0.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres CTD
Paramètre	Type de paramètre	Type de données	Description
CD	Entrée	BOOL	Comptage décroissant. TRUE : Front montant détecté, comptage décroissant par incréments de un. FALSE : Front descendant détecté, conserve la valeur du compteur à la même valeur.
LOAD	Entrée	BOOL	Chargement vérifie la valeur PV par rapport à la valeur du comptage décroissant. TRUE : Définit CV = PV. FALSE : Poursuit l'incrémentation du comptage décroissant par un.
PV	Entrée	DINT	Valeur maximale programmée du compteur.
Q	Sortie	BOOL	Indique si l'instruction du comptage décroissant a généré un nombre inférieur ou égal à la valeur maximale du compteur. TRUE : Résultat du compteur <= 0 (condition de débordement). FALSE : Résultat du compteur > 0.
CV	Sortie	DINT	Valeur actuelle du compteur.

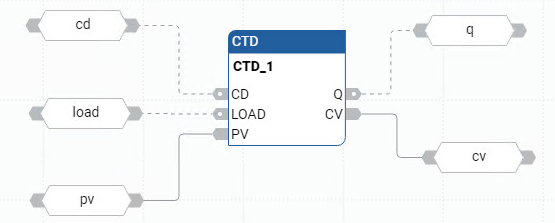

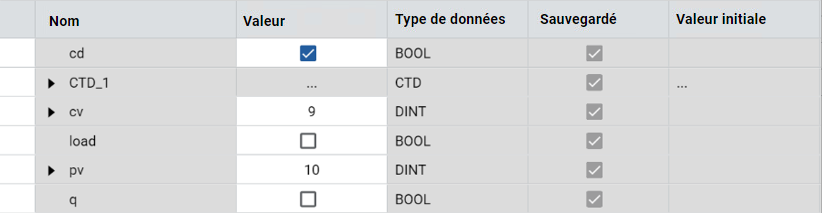

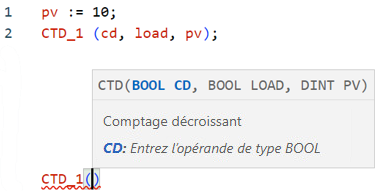

Exemples CTD

(*ST Equivalence: CTD1 is an instance of block *)

CTD1(trigger,load_cmd,100);

underflow := CTD1.Q;

result := CTD1.CV;
