LT (<)

L'instruction LT compare les valeurs d'entrée entières, réelles, de temps, de date et de chaîne pour déterminer si la première est inférieure à la seconde.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres LT
Paramètre	Type de paramètre	Type de données		Description
EN	Entrée	BOOL		Activation de l'instruction. TRUE : Exécute la comparaison d'entrée. FALSE : Aucune comparaison. Ne s'applique qu'aux programmes de langage à relais.
i1	Entrée	SINT USINT BYTE INT UINT WORD DINT UDINT DWORD	LINT ULINT LWORD REAL LREAL TIME DATE STRING	Toutes les entrées doivent être du même type de données.
i2	Entrée	SINT USINT BYTE INT UINT WORD DINT UDINT DWORD	LINT ULINT LWORD REAL LREAL TIME DATE STRING	Toutes les entrées doivent être du même type de données.
o1	Sortie	BOOL		VRAI si i1 < i2.

Exemples LT

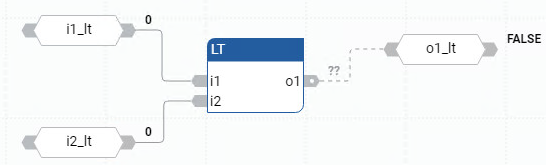

Exemple de programme de diagramme de bloc de fonctions LT

Exemple de programme de schéma à relais LT

(* ST Equivalence: *)aresult := (10 < 25);

(* aresult is TRUE *)mresult := ('z' < 'B');

(* mresult is FALSE *)

(* Equivalence IL : *)

LD	10
LT	25
ST	aresult
LD	'z'
LT	'B'
ST	mresult

Instructions de comparaison
