LIMITE (test limite)

L'instruction LIMIT restreint des valeurs entières à un intervalle donné. Aucun changement n'est apporté aux entiers situés entre les limites minimale et maximale. Les entiers supérieurs à la limite maximale sont remplacés par la valeur maximale. Les entiers inférieurs à la limite minimale sont remplacés par la valeur minimale.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres LIMIT
Paramètre	Type de paramètre	Type de données	Description
EN	Entrée	BOOL	Activation de la fonction TRUE : Exécute le calcul LIMIT actuel. FALSE : Il n’y a pas de calcul. S'applique aux programmes de schémas à relais.
MIN	Entrée	DINT	Valeur minimale prise en charge.
IN	Entrée	DINT	Valeur entière signée, quelle qu'elle soit.
MAX	Entrée	DINT	Valeur maximale prise en charge.
LIMIT	Sortie	DINT	Valeur d'entrée limitée à la plage prise en charge.
ENO	Sortie	BOOL	Activation de la sortie. S'applique aux programmes de schémas à relais.

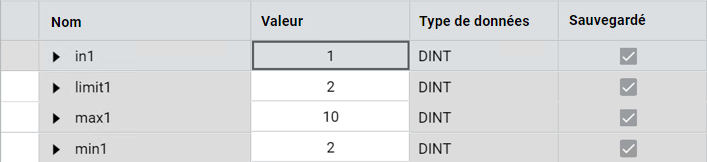

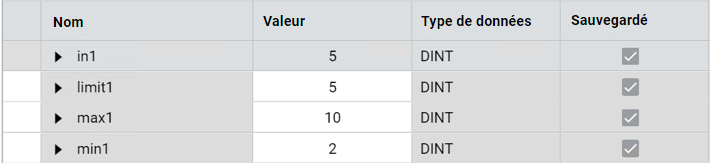

Exemples LIMIT

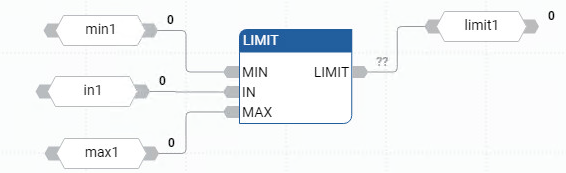

Exemple de diagramme de bloc de fonctions LIMIT

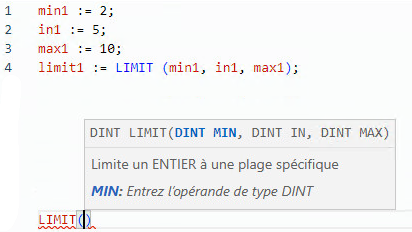

(* ST Equivalence: *)

new_value := LIMIT (min_value, value, max_value);

(* bounds the value to the [min_value..max_value] set *)
