LIM
LIM est une alarme avec hystérésis sur une valeur REAL pour des limites haute et basse. Une hystérésis est appliquée sur les limites basse et haute. Le delta d'hystérésis utilisé pour la limite basse ou la limite haute correspond à la moitié du paramètre EPS.
Une alarme de traitement est une alarme qui se déclenche lorsque le contrôleur reçoit et traite un défaut. Les alarmes de niveau de traitement permettent d'avertir lorsque le module a franchi la limite basse ou haute pour chaque canal.
Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.
Cette instruction s'applique aux contrôleurs
Micro820
L20E, Micro850
L50E et Micro870
L70E.LIM
Paramètre | Type de paramètre | Type de données | Description |
|---|---|---|---|
EN | Entrée | BOOL | Lorsque défini sur vrai, l’instruction est activée.
|
H | Entrée | REAL | Valeur de la limite haute. |
X | Entrée | REAL | L'entrée est une valeur réelle, quelle qu'elle soit. |
L | Entrée | REAL | Valeur de la limite basse. |
EPS | Entrée | REAL | Valeur d'hystérésis (doit être supérieure à zéro). |
QH | Sortie | BOOL | Alarme haute : VRAI si X dépasse la limite haute H. |
Q | Sortie | BOOL | Sortie d'alarme : VRAI si X est hors limites. |
QL | Sortie | BOOL | Alarme basse : VRAI si X est inférieur à la limite basse L. |
ENO | Sortie | BOOL | Activation de la sortie. S'applique aux programmes de schémas à relais. |
Exemples LIM

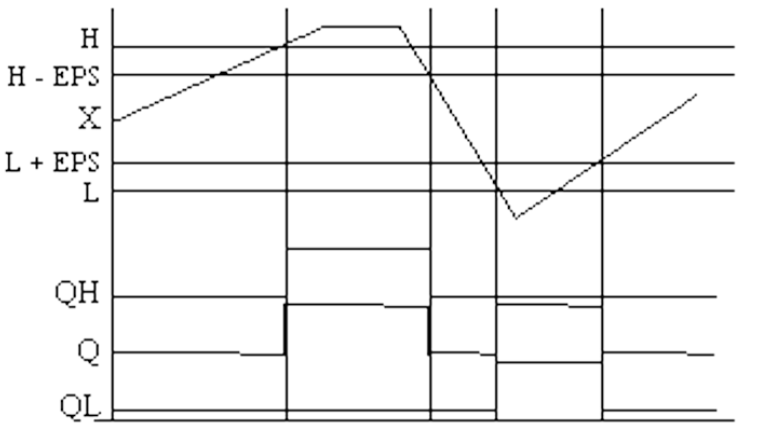

Exemple de diagramme de temporisation LIM

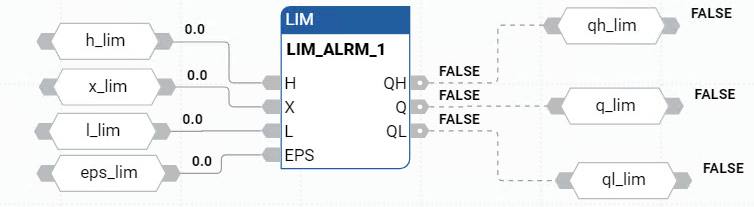

Exemple de diagramme de bloc de fonctions LIM

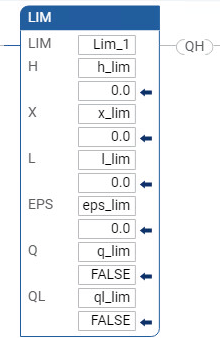

Exemple de schéma à relais LIM

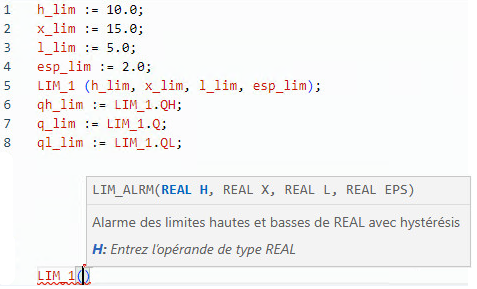

Exemple de texte structuré LIM

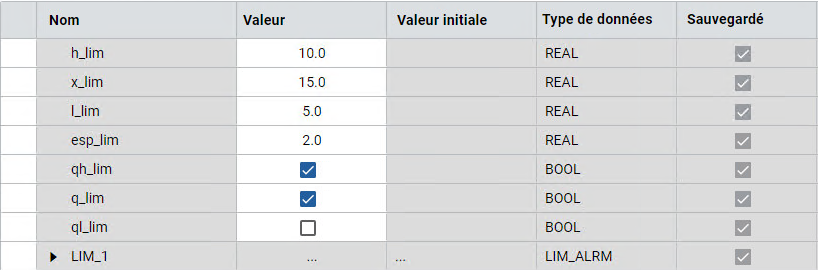

Résultats
