Insérer un retour (RET)

Les retours sont des sorties représentant une fin conditionnelle d'un programme de schémas à relais (LD). Les connexions ne peuvent pas être placées à la droite d’un élément de retour.
  • Lorsque la ligne de connexion gauche correspond à l’état booléen VRAI, le diagramme se termine sans exécuter les instructions sur les lignes suivantes du diagramme.
  • Lorsque le diagramme de LD est une fonction, son nom est associé à une bobine de sortie pour initialiser la valeur de retour (ramenée au diagramme d'appel).

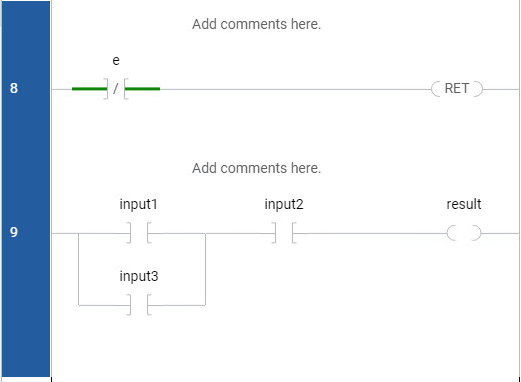

Exemple de retour
Exemple de retour
Pour insérer un retour (RET)
  1. Dans la
    Boîte à outils
    , effectuez l’une des opérations suivantes pour localiser le retour :
    • Dans
      Rechercher
      , saisissez
      RET
      .
    • Dans la
      Boîte à outils
      , dans la liste des catégories, sélectionnez
      Commun
      , puis localisez
      RET
      .
  2. Faites glisser le RET vers un emplacement valide.
    Un point vert indiquant l’emplacement de dépôt valide indique un emplacement de dépôt valide.
