SUB (soustraire)

L'instruction SUB soustrait une valeur entière, réelle ou de temps d'une autre valeur entière, réelle ou de temps.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres SUB
Paramètre	Type de paramètre	Type de données		Description
EN	Entrée	BOOL		Lorsque défini sur vrai, l’instruction est activée. TRUE : Exécute le calcul actuel. FALSE : Il n’y a pas de calcul. S'applique aux programmes de schémas à relais.
i1	Entrée	SINT USINT BYTE INT UINT WORD DINT UDINT	DWORD LINT ULINT LWORD REAL LREAL TIME	Diminuende d'un type de données entier, réel ou de temps. Toutes les entrées doivent être du même type de données.
i2	Entrée	SINT USINT BYTE INT UINT WORD DINT UDINT	DWORD LINT ULINT LWORD REAL LREAL TIME	Diminuteur d'un type de données entier, réel ou de temps. Toutes les entrées doivent être du même type de données.
o1	Sortie	SINT USINT BYTE INT UINT WORD DINT UDINT	DWORD LINT ULINT LWORD REAL LREAL TIME	Différence entre le diminuende et le diminuteur dans un type de données entier, réel ou de temps. Les sorties doivent être du même type de données que les entrées.
ENO	Sortie	BOOL		Activation de la sortie. S'applique aux programmes de schémas à relais.

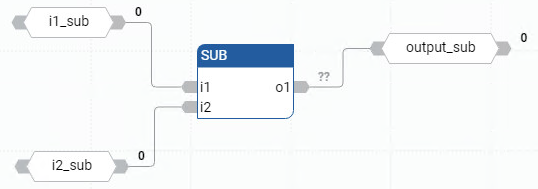

Exemples SUB

(* ST equivalence: *)
ao10 := ai101 - ai102;
ao5 := (ai51 - 1) - ai53;
