MUL (multiplier)

L'instruction MUL multiplie plusieurs valeurs entières ou réelles.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres MUL
Paramètre	Type de paramètre	Type de données		Description
EN	Entrée	BOOL		Lorsque défini sur vrai, l’instruction est activée. TRUE : Exécute le calcul actuel. FALSE : Il n’y a pas de calcul. S'applique aux programmes de schémas à relais.
i1	Entrée	SINT USINT BYTE INT UINT WORD DINT	UDINT DWORD LINT ULINT LWORD REAL LREAL	Facteur d'un type de données entier ou réel. Toutes les entrées doivent être du même type de données.
i2	Entrée	SINT USINT BYTE INT UINT WORD DINT	UDINT DWORD LINT LINT LWORD REAL LREAL	Facteur d'un type de données entier ou réel. Toutes les entrées doivent être du même type de données.
o1	Sortie	SINT USINT BYTE INT UINT WORD DINT	UDINT DWORD LINT ULINT LWORD REAL LREAL	Produit des entrées de type entier ou réel. L'entrée et la sortie doivent utiliser le même type de données.
ENO	Sortie	BOOL		Activation de la sortie. S'applique aux programmes de schémas à relais.

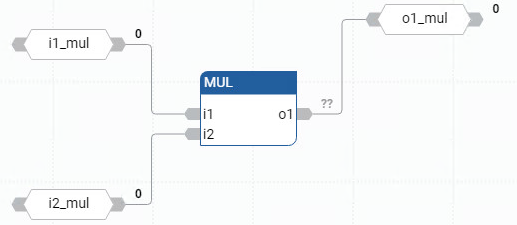

Exemples MUL

(* ST equivalence *)
ao10 := ai101 * ai102;
ao5 := (ai51 * ai52) * ai53;
