MOD (modulo)

L'instruction MOD divise l'entrée IN par l'entrée Base et place le reste dans la sortie MOD.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres MOD
Paramètre	Type de paramètre	Type de données	Description
EN	Entrée	BOOL	Lorsque défini sur vrai, l’instruction est activée. TRUE : Exécute le calcul actuel. FALSE : Il n’y a pas de calcul. S'applique aux programmes de schémas à relais.
IN	Entrée	DINT	Valeur entière signée, quelle qu'elle soit.
Base	Entrée	DINT	Doit être supérieur à zéro.
MOD	Sortie	DINT	Calcul du modulo (entrée MOD base) / retourne -1 si Base <= 0.
ENO	Sortie	BOOL	Activation de la sortie. S'applique aux programmes de schémas à relais.

Exemples MOD

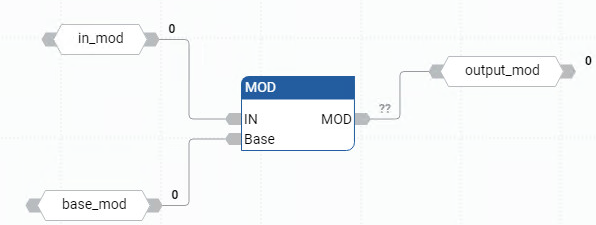

Exemple de diagramme de bloc de fonctions MOD

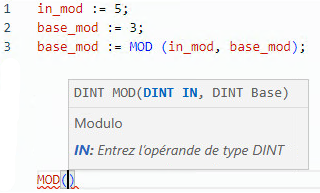

(* ST Equivalence: *)
division_result := (value / divider); (* integer division *)
rest_of_division := MOD (value, divider); (* rest of the division *)
