ADD

L’instruction ADD ajoute plusieurs valeurs entières, réelles, de temps ou de chaîne.
Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.
Cette instruction s’applique aux contrôleurs
Micro810
LC10,
Micro820
L20E,
Micro850
L50E et
Micro870
L70E.
ADD
ADD
Paramètres ADD
Paramètre
Type de paramètre
Type de données
Description
EN
Entrée
BOOL
Lorsque défini sur vrai, l’instruction est activée.
  • TRUE : Exécute le calcul actuel.
  • FALSE : Il n’y a pas de calcul.
S'applique aux programmes de schémas à relais.
i1
Entrée
SINT
USINT
BYTE
INT
UINT
WORD
DINT
UDINT
DWORD
LINT
ULINT
LWORD
REAL
LREAL
TIME
STRING
Ajout du type de données Réel, Temps ou Chaîne.
Toutes les entrées doivent utiliser le même type de données.
i2
Entrée
SINT
USINT
BYTE
INT
UINT
WORD
DINT
UDINT
DWORD
LINT
ULINT
LWORD
REAL
LREAL
TIME
STRING
Ajout du type de données Réel, Temps ou Chaîne.
Toutes les entrées doivent être du même type de données.
o1
Sortie
SINT
USINT
BYTE
INT
UINT
WORD
DINT
UDINT
DWORD
LINT
ULINT
LWORD
REAL
LREAL
TIME
STRING
Somme des valeurs d'entrées au format réel, de temps ou de chaîne.
L'entrée et la sortie doivent utiliser le même type de données.
ENO
Sortie
BOOL
Activation de la sortie. S'applique aux programmes de schémas à relais.

Exemples ADD

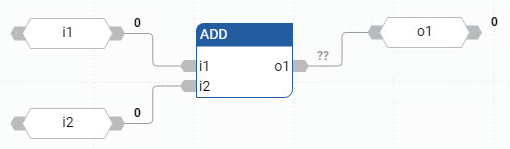

Exemple de diagramme de bloc de fonctions ADD
Exemple de diagramme de bloc de fonctions ADD
Exemple de programme de schéma à relais ADD
Exemple de programme de schéma à relais ADD
(* ST equivalence: *) ao10 := ai101 + ai102; ao5 := (ai51 + ai52) + ai53;
