Diagnostics des défauts

Utilisez le

<controller-name> : Défaut

pour :

Consulter des informations sur tous les défauts survenus.

Extraire un journal détaillé des défauts ou un fichier de vidage du noyau à partir du contrôleur.

Éliminer un défaut.

<controller-name> : Défaut

présente les sept derniers défauts récupérables et les sept derniers défauts non récupérables avec :

Le code du défaut

L’emplacement du défaut et la liaison si disponible

Une description du défaut

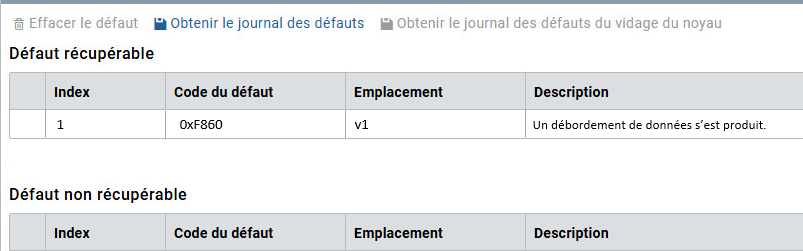

<controller-name> : L'affichage Défaut

est disponible en sélectionnant le bouton

Défaut

dans le volet

Connexion

lorsque le contrôleur est en mode

Exécution à distance

Éléments et descriptions de l’affichage Diagnostics des défauts
Élément	Description
Éliminer le défaut	Supprime les défauts et le journaux des défauts du contrôleur.
Obtenir le journal des défauts	Extrait un journal détaillé des défauts à partir du contrôleur. Ces informations peuvent être utiles lors d'une demande d’assistance technique. Le journal des défauts est enregistré par défaut sous forme de fichier TXT dans le dossier Téléchargements. Vous pouvez personnaliser le chemin selon vos besoins.
Obtenir le journal des défauts du vidage du noyau	Récupère le vidage du noyau du contrôleur Micro800 dans un fichier Bin que vous pouvez envoyer à l’équipe d’ingénierie de Rockwell Automation à des fins de dépannage et de débogage. Par défaut, le vidage du noyau est stocké sous le nom `Controller_Core_Dump_mm_dd_yyyy_hh_min_sec.bin` dans le dossier Téléchargements. Vous pouvez personnaliser le chemin selon vos besoins. La taille limite pour le vidage du noyau est de 8 192 octets. La mise à niveau du micrologiciel efface le vidage du noyau.
Défaut récupérable/non récupérable	Affiche deux types de défauts : Les défauts récupérables peuvent être éliminés sans avoir à remettre le contrôleur sous tension. Pour les défauts non récupérables, le contrôleur doit nécessairement être remis sous tension avant de pouvoir éliminer le défaut. Les sept derniers défauts maximum sont enregistrés pour chaque type de défaut, les plus anciens apparaissant en haut de la liste. Lorsqu'il y a plus de sept défauts, les défauts les plus anciens sont écrasés.
Index	Affiche le nombre séquentiel de défauts. La valeur d'index 1 indique le dernier défaut.
Code du défaut	Affiche le code du défaut au format hexadécimal.
Emplacement	Affiche l’emplacement du défaut et fournit un lien vers le programme, le cas échéant.
Description	Affiche les informations du défaut.
