Diagrama de cableado 1794-IC16

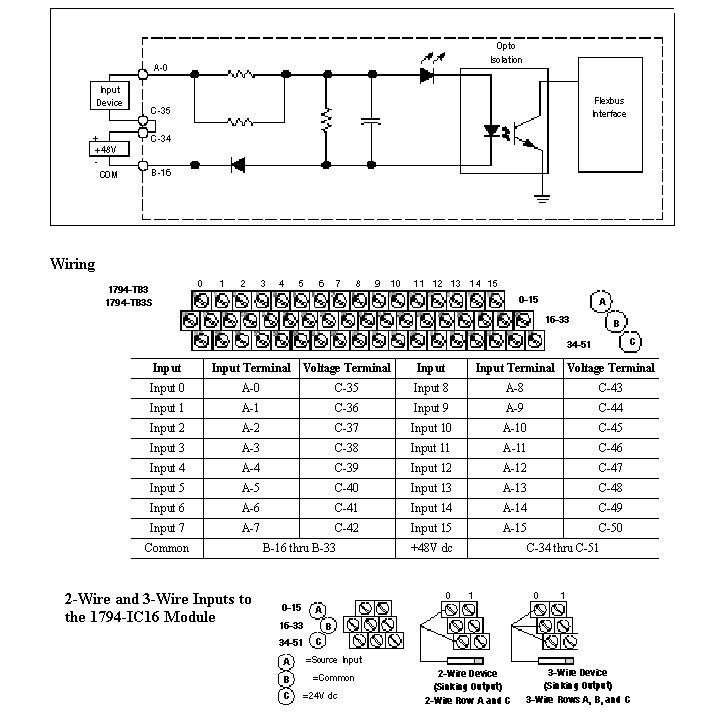

La base recomendada para el 1794- IC16 es 1794-TB3. A continuación, se muestra un diagrama de conexión para 1794-TB3. La base recomendada para el 1794-IC16 es 1794-TB3S, que también se muestra a continuación.

Esquema simplificado típico para entrada 0
