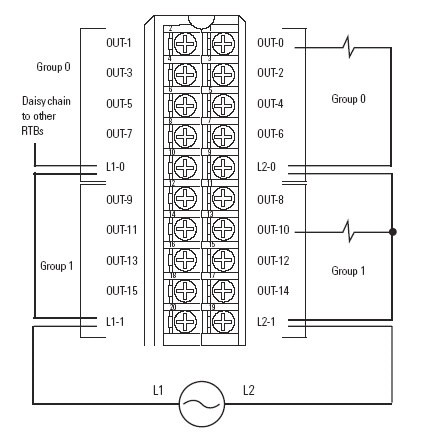

Diagrama de cableado 1756-OG16

El ejemplo de cableado muestra una sola fuente de voltaje.

Cuando realice una conexión en cadena de un grupo con otros bloques de terminales extraíbles, hágalo tal como se muestra. No conecte más de dos cables a un terminal en ningún momento.
