Ejemplo: Cómo crear un bucle de retorno para el valor manipulado

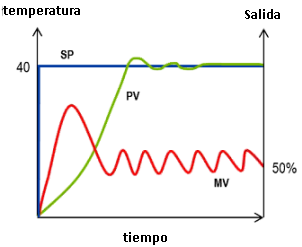

Al comienzo del proceso de control de temperatura, la diferencia entre el valor de proceso (PV) y el valor de punto de ajuste (SP) es amplia, como se muestra en el siguiente gráfico. En este ejemplo de un bucle de retorno de temperatura, el PV comienza en 0 grados Celsius y se mueve hacia el valor de SP de 40 grados Celsius. Tenga en cuenta también que la fluctuación entre los valores manipulados (MV) alto y bajo disminuye y se estabiliza con el transcurso del tiempo. El comportamiento del MV depende de los valores utilizados en cada uno de los parámetros P, I y D.

El siguiente diagrama de bloque de funciones incluye un bucle de retorno para el valor manipulado que evita que se excedan los límites al proporcionar un valor mínimo y uno máximo para el MV.
