PLUGIN_WRITE (módulo enchufable de escritura)

La instrucción PLUGIN_WRITE escribe un bloque de datos en el hardware de cualquier módulo genérico enchufable.

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores L20E, L50E y L70E.

Parámetros de PLUGIN_WRITE
Parámetro	Tipo de parámetro	Tipo de datos	Descripción
Enable	Entrada	BOOL	Habilitar bloque de instrucción. CIERTO: Ejecuta operación de escritura de módulo enchufable. FALSO: No realiza ninguna operación de escritura de datos.
SlotID	Entrada	UINT	Número de ranura enchufable. ID de ranura = 1, 2, 3, 4, 5 (comenzando por la ranura más a la izquierda = 1).
AddrOffset	Entrada	UINT	Desplazamiento de la dirección de los primeros datos que se escribirán, calculando a partir del primer byte del módulo genérico enchufable.
DataLength	Entrada	UINT	El número de bytes que se van a escribir.
DataArray	Entrada	USINT	Datos que se escribirán en el módulo genérico enchufable.
Sts	Salida	UINT	Códigos de estado PLUGIN_WRITE Códigos de estado (Sts): 0x00: Bloque de función no habilitado (sin funcionamiento). 0x01: Funcionamiento enchufable correcto. 0x02: Error de funcionamiento enchufable debido a un ID de ranura no válido. 0x03: Error de funcionamiento enchufable porque no se trata de un módulo genérico enchufable válido. 0x04: Error de funcionamiento enchufable debido a los datos de funcionamiento fuera de rango. 0x05: Error de funcionamiento enchufable debido a un error de paridad de acceso a los datos.
ENO	Salida	BOOL	Habilita la salida. Solo se aplica a programas de diagrama de lógica de escalera.

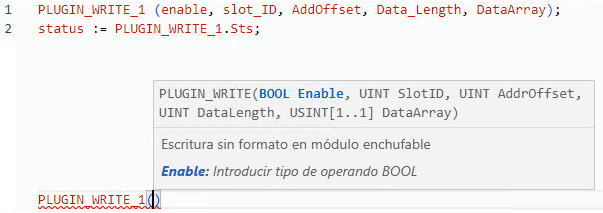

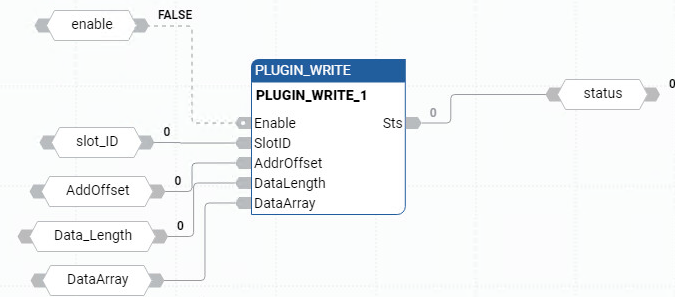

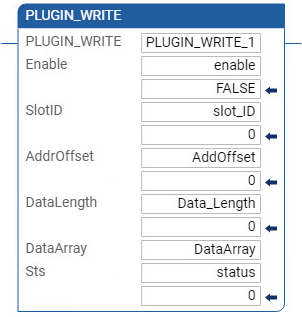

Ejemplos de PLUGIN_WRITE
