PLUGIN_RESET (restablecer módulo enchufable)

La instrucción PLUGIN_RESET restablece el hardware de cualquier módulo genérico enchufable. Tras restablecer el hardware, el módulo genérico enchufable está listo para su configuración y funcionamiento.

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores L20E, L50E y L70E.

Parámetros de PLUGIN_RESET
Parámetro	Tipo de parámetro	Tipo de datos	Descripción
Enable	Entrada	BOOL	Habilitar bloque de instrucción. CIERTO: Ejecuta restablecer módulo enchufable. FALSO: No realiza ninguna operación de restablecimiento.
SlotID	Entrada	UINT	Número de ranura enchufable. ID de ranura = 1, 2, 3, 4, 5 (comenzando por la ranura más a la izquierda = 1).
Sts	Salida	UINT	Códigos de estado PLUGIN_RESET. Códigos de estado (Sts): 0x00: Bloque de función no habilitado (sin funcionamiento). 0x01: Funcionamiento enchufable correcto. 0x02: Error de funcionamiento enchufable debido a un ID de ranura no válido. 0x03: Error de funcionamiento enchufable porque no se trata de un módulo genérico enchufable válido. La configuración del módulo 2080-MOT-HSC está en el modo de instrucción del contador de alta velocidad. 0x04: Error de funcionamiento enchufable debido a los datos de funcionamiento fuera de rango. 0x05: Error de funcionamiento enchufable debido a un error de paridad de acceso a los datos.
ENO	Salida	BOOL	Habilita la salida. Solo se aplica a programas de diagrama de lógica de escalera.

Ejemplos de PLUGIN_RESET

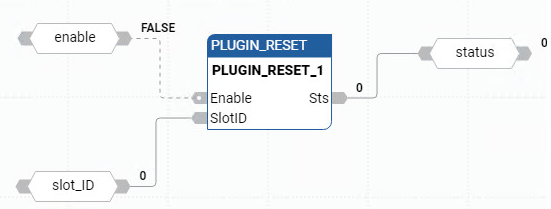

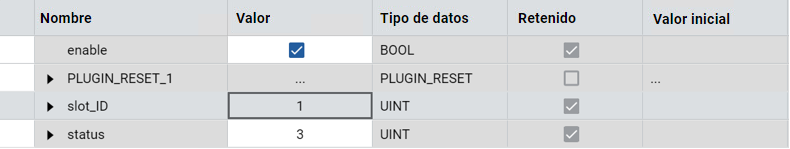

Ejemplo de diagrama de bloque de funciones PLUGIN_RESET

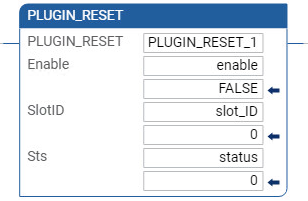

Ejemplo de diagrama de lógica de escalera PLUGIN_RESET

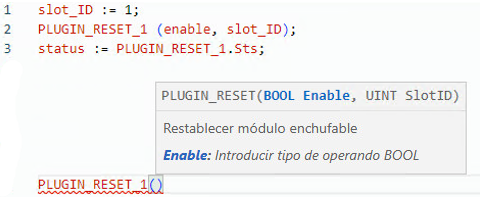

Ejemplo de texto estructurado PLUGIN_RESET

Instrucciones del módulo
