PLUGIN_READ (módulo enchufable de lectura)

La instrucción PLUGIN_READ lee datos de un módulo enchufable genérico.

Si no hay ningún módulo genérico enchufable, todos los valores vuelven a cero (0).

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores L20E, L50E y L70E.

Parámetros de PLUGIN_READ
Parámetro	Tipo de parámetro	Tipo de datos	Descripción
Enable	Entrada	BOOL	Habilitar bloque de instrucción. CIERTO: Ejecuta leer UPM. FALSO: No se realiza la operación de lectura y los datos de la matriz de datos no son válidos.
SlotID	Entrada	UINT	Número de ranura enchufable. ID de ranura = 1, 2, 3, 4, 5 (comenzando por la ranura más a la izquierda = 1).
Offset	Entrada	UINT	Desplazamiento de la dirección de los primeros datos que se leerán, calculando a partir del primer byte del módulo genérico enchufable.
DataLength	Entrada	UINT	El número de bytes que se van a leer.
DataArray	Entrada	USINT	Una matriz que se utiliza para almacenar los datos leídos del módulo genérico enchufable.
Sts	Salida	UINT	Códigos de estado de PLUGIN_READ. Códigos de estado (Sts): 0x00: Bloque de función no habilitado (sin funcionamiento). 0x01: Funcionamiento enchufable correcto. 0x02: Error de funcionamiento enchufable debido a un ID de ranura no válido. 0x03: Error de funcionamiento enchufable porque no se trata de un módulo genérico enchufable válido. 0x04: Error de funcionamiento enchufable debido a los datos de funcionamiento fuera de rango. 0x05: Error de funcionamiento enchufable debido a un error de paridad de acceso a los datos.
ENO	Salida	BOOL	Habilita la salida. Solo se aplica a programas de diagrama de lógica de escalera.

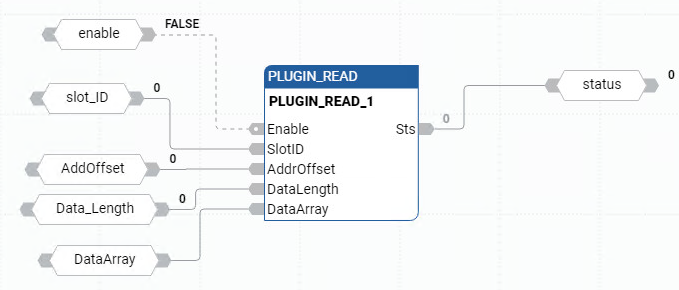

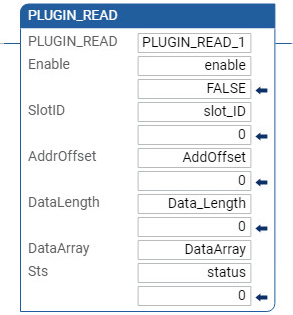

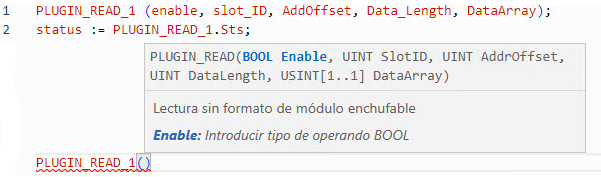

Ejemplos de PLUGIN_READ
