PLUGIN_INFO (información del módulo enchufable)

La instrucción PLUGIN_INFO lee la información de módulo desde un módulo enchufable o un módulo de expansión genérico.

Si no hay ningún módulo genérico enchufable o de expansión, todos los valores vuelven a cero (0).

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores L20E, L50E y L70E.

Parámetros de PLUGIN_INFO
Parámetro	Tipo de parámetro	Tipo de datos	Descripción
Enable	Entrada	BOOL	Habilitar bloque de instrucción. CIERTO: Ejecuta leer información del módulo de expansión o enchufable. FALSO: No se ejecuta el bloque de instrucción. Todos los valores de datos se restablecen a 0.
SlotID	Entrada	UINT	Número de ranura enchufable: ID de ranura = 1,2,3,4,5. (Comenzando por la primera ranura de la izquierda = 1). Número de ranura de expansión: ID de ranura = 101, 102, 103, 104. (Comenzando por la primera ranura de la izquierda = 101).
ModID	Salida	UINT	ID físico del módulo genérico enchufable. Si el módulo de expansión no es compatible, ModID = 0xFFF. Si un módulo enchufable o módulo de expansión no está presente, ModID = 0x0000.
VendorID	Salida	UINT	El ID del proveedor del módulo genérico enchufable o módulo de expansión. En el caso de productos Allen Bradley, la ID del proveedor = 1. Si un módulo enchufable o módulo de expansión no está presente, VendorID = 0x0000.
ProductType	Salida	UINT	Tipo de producto del módulo genérico enchufable o de expansión. Si un módulo enchufable o módulo de expansión no está presente, ProductType = 0x0000.
ProductCode	Salida	UINT	Código de producto del módulo genérico enchufable o de expansión. Si un módulo enchufable o módulo de expansión no está presente, ProductCode = 0x0000.
ModRevision	Salida	UINT	Información de revisión del módulo genérico enchufable o de expansión. Si un módulo enchufable o módulo de expansión no está presente, ModRevision = 0x0000.
ENO	Salida	BOOL	Habilita la salida. Solo se aplica a programas de diagrama de lógica de escalera. El diagrama de lógica de escalera agrega la salida ENO automáticamente.

Ejemplos de PLUGIN_INFO

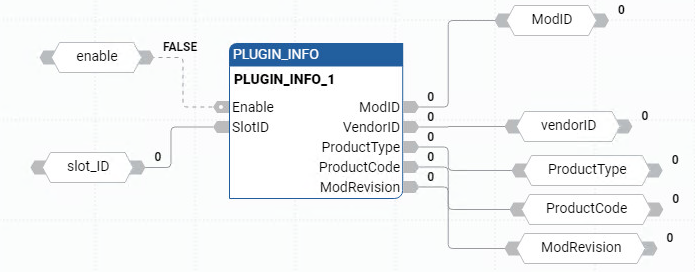

Ejemplo de diagrama de bloque de funciones PLUGIN_INFO

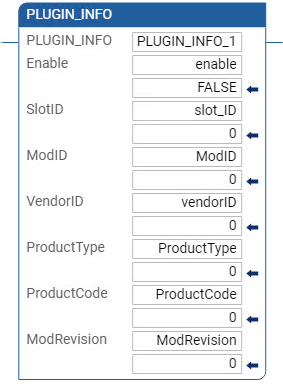

Ejemplo de diagrama de lógica de escalera PLUGIN_INFO

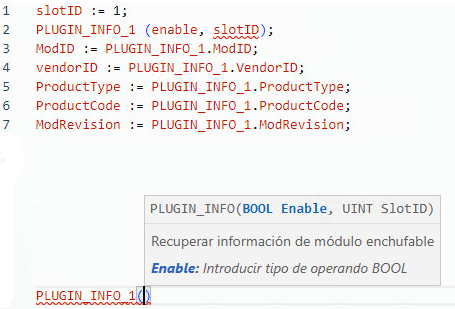

Ejemplo de texto estructurado PLUGIN_INFO
