Agregar un bloque de funciones COP, variables y un contacto (MSG_CIPGENERIC)

Siga estos pasos para agregar un bloque de funciones COP, variables y un contacto. La instrucción COP se utiliza para convertir datos del tipo de datos de origen (por ejemplo, DINT o REAL) al de destino. En este ejemplo, la información de catálogo se convierte en una cadena legible para el ojo humano.
Para agregar un bloque de funciones COP, variables y un contacto (MSG_CIPGENERIC)
  1. En la
    Caja de herramientas
    , arrastre el Botón Agregar bifurcación al editor de lenguaje de lógica de escalera bajo la primera línea.
  2. En la
    Caja de herramientas
    , en
    Buscar
    , escriba
    COP
    , y a continuación, arrástrelo a la segunda línea de lógica de escalera.
  3. Agregar variables de entrada locales para COP.
    1. En el
      Organizador de proyectos
      , en el programa, haga clic con el botón secundario en
      Variables locales
      .
    2. En la cuadrícula de variables locales, agregue variables de acuerdo con la siguiente tabla:
      Variables a añadir
      Parámetro
      Nombre de la variable
      Tipo de datos
      Src
      MyResData
      Matriz USINT
      SrcOffset
      0
      UINT
      Dest
      CatalogID
      Matriz STRING
      DestOffset
      0
      UINT
      Length
      1
      UINT
      Swap
      Falso
      Booleano
  4. Para la variable CatalogID, haga doble clic en
    Dimensión
     y cambie el tamaño de matriz a [1-1]
  5. Agregue un contacto.
    1. En la
      Caja de herramientas
      , introduzca
      XIC
       y, a continuación, arrástrelo a la izquierda de la entrada del bloque de funciones COP en la segunda línea de lógica de escalera.
    2. Haga clic con el botón secundario en el XIC y, a continuación, seleccione
      Seleccionar variable
      .
    3. En el selector de variables locales, seleccione
      Convert_String
       y, a continuación, seleccione
      Seleccionar
      .

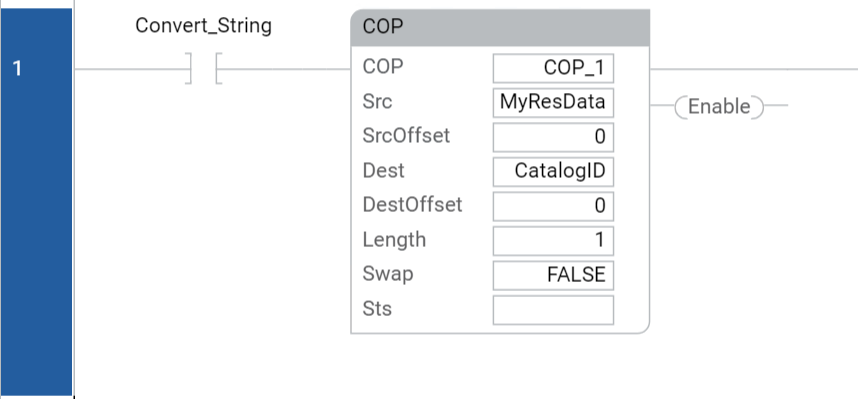

    La segunda línea de su programa de diagrama de lógica de escalera para mensajes MSG_CIPGENERIC tiene un aspecto similar al de la imagen siguiente:
    La segunda línea de la mensajería MSG_CIPGENERIC
