MSG_CIPSYMBOLIC (mensaje simbólico de protocolo industrial común)

La instrucción MSG_CIPSYMBOLIC envía un mensaje explícito de protocolo industrial común (CIP) a través de un canal Ethernet o de un puerto serie.

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores L20E, L50E y L70E.

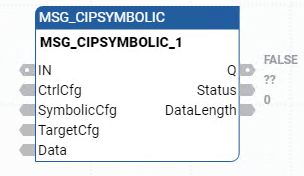

Operación MSG_CIPSYMBOLIC

Cuando el bloque de funciones está habilitado, los búferes de recepción de las operaciones Read se borran en el extremo de incremento de Enable.

Argumentos

Parámetros de MSG_CIPSYMBOLIC
Parámetro	Tipo de parámetro	Tipo de datos	Descripción
IN	Entrada	BOOL	Estado de entrada de línea. CIERTO: Se ha detectado un flanco ascendente, inicia el bloque de instrucciones con la condición previa de que la última operación esté completa. FALSO: No se ha detectado un flanco ascendente, en espera.
CtrlCfg	Entrada	CIPCONTROLCFG	Configuración del control de ejecución del bloque de instrucciones. Utilice los parámetros de CIPCONTROLCFG para definir CtrlCfg.
SymbolicCfg	Entrada	CIPSYMBOLICCFG	Información para lectura y escritura del símbolo.
TargetCfg	Entrada	CIPTARGETCFG	Configuración del dispositivo de destino. Utilice los parámetros de CIPTARGETCFG para definir TargetCfg.
Data	Entrada	USINT[1..1]	El comando de lectura almacena los datos devueltos desde el servidor. El comando de escritura almacena en búfer los datos que se van a enviar al servidor. Cuando se activa o reactiva un MSG, Data se borra para el comando Read de MSG.
Q	Salida	BOOL	Las salidas de esta instrucción se actualizan de forma asíncrona desde la exploración del programa. La salida Q no se puede utilizar para volver a activar la instrucción ya que IN tiene el flanco activado. CIERTO: La instrucción MSG ha finalizado correctamente. FALSO: La instrucción MSG no se finaliza.
Status	Salida	CIPSTATUS	Estado de ejecución de bloque de función Cuando se activa o reactiva un MSG, se restablecen todos los elementos de Status. La salida de estado se define en Tipo de datos CIPSTATUS.
DataLength	Salida	UINT	Número de bytes de datos leídos. Para el servicio de escritura es 0. Cuando se activa o reactiva un MSG, DataLength se restablece en 0 para el comando Read de MSG.

Ejemplos de MSG_CIPSYMBOLIC

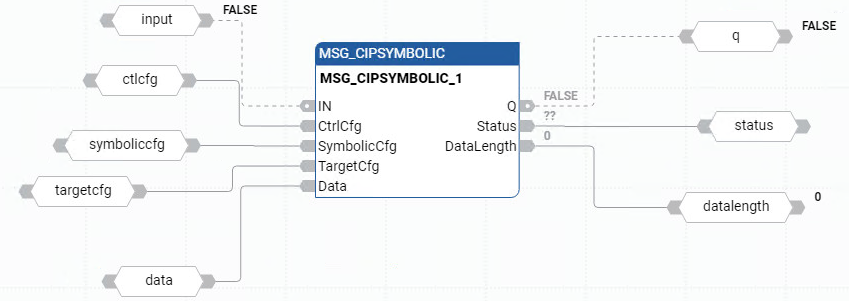

Ejemplo de diagrama de bloque de funciones MSG_CIPSYMBOLIC

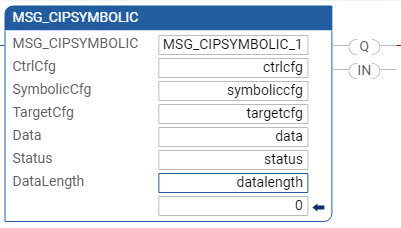

Ejemplo de diagrama de lógica de escalera MSG_CIPSYMBOLIC

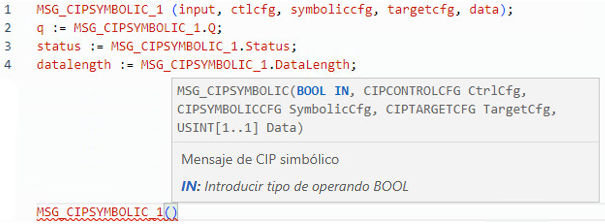

Ejemplo de texto estructurado MSG_CIPSYMBOLIC
