XOR_MASK (máscara OR exclusiva)
La máscara OR exclusiva bit a bit de enteros devuelve valores de bit invertidos.
Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.
Esta instrucción se aplica a los controladores Micro810, L20E, L50E y L70E.
XOR_MASK
Parámetro | Tipo de parámetro | Tipo de datos | Descripción |
|---|---|---|---|
EN | Entrada | BOOL | Cuando se establece como cierto, la instrucción está habilitada.
|
IN | Entrada | DINT | Debe tener formato de entero. |
MSK | Entrada | DINT | Debe tener formato de entero. |
XOR_MASK | Salida | DINT | OR exclusiva lógica bit a bit entre IN y MSK. |
ENO | Salida | BOOL | Habilita la salida. Se aplica a programas de diagrama de lógica de escalera. |
Ejemplos de XOR_MASK

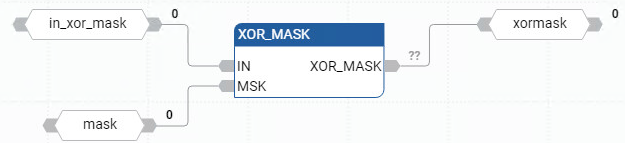

Ejemplo de diagrama de bloque de funciones XOR_MASK
Ejemplo de diagrama de lógica de escalera XOR_MASK

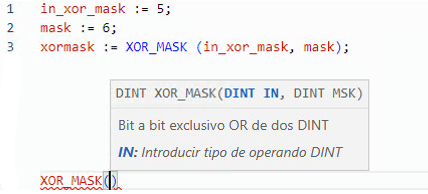

Ejemplo de texto estructurado XOR_MASK
(* ST Equivalence: *) crc32 := XOR_MASK (prevcrc, nextc); result := XOR_MASK (16#012, 16#011); (* equals 16#003 *)

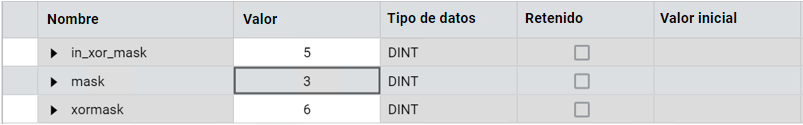

Resultados
