UIE (habilitar interrupción)

La instrucción UIE habilita una interrupción del usuario específica.
Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.
Esta instrucción se aplica a los controladores L20E, L50E y L70E.
UIE
UIE
Parámetros de UIE
Parámetro
Tipo de parámetro
Tipo de datos
Descripción
Enable
Entrada
BOOL
Habilitar instrucción.
  • CIERTO: Inicia la operación de habilitar.
  • FALSO: No realiza la función.
IRQType
Entrada
UDINT
Usar las palabras definidas de STI.
  • IRQ_EII0
  • IRQ_EII1
  • IRQ_EII2
  • IRQ_EII3
  • IRQ_EII4
  • IRQ_EII5
  • IRQ_EII6
  • IRQ_EII7
  • IRQ_HSC0
  • IRQ_HSC1
  • IRQ_HSC2
  • IRQ_HSC3
  • IRQ_HSC4
  • IRQ_HSC5
  • IRQ_STI0
  • IRQ_STI1
  • IRQ_STI2
  • IRQ_STI3
  • IRQ_UFR
  • IRQ_UPM0
  • IRQ_UPM1
  • IRQ_UPM2
  • IRQ_UPM3
  • IRQ_UPM4
UIE
Salida
BOOL
Estado de llamada (igual que Enable).

Ejemplos de UIE

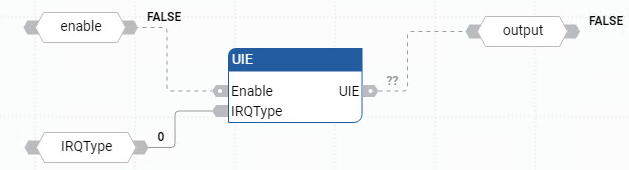

Ejemplo de diagrama de bloque de funciones UIE
Ejemplo de diagrama de bloque de funciones UIE
Ejemplo de diagrama de lógica de escalera UIE
Ejemplo de diagrama de lógica de escalera UIE

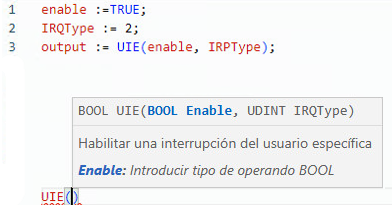

Ejemplo de texto estructurado UIE
Ejemplo de texto estructurado UIE
(* ST Equivalence: *)

TESTOUTPUT := UIE(TESTENABLE, 2) ;

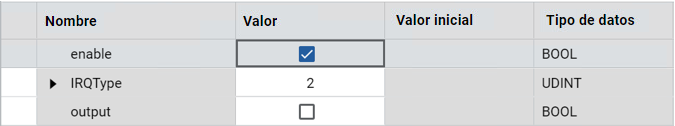

Resultados
Resultados
