UID (deshabilitar interrupción)

La instrucción UID deshabilita las interrupciones de usuario seleccionadas.
Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.
Esta instrucción se aplica a los controladores L20E, L50E y L70E.

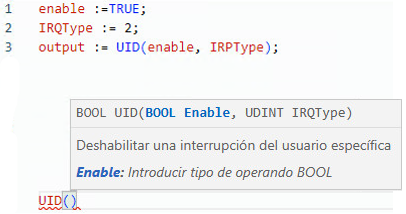

UID
UID
Parámetros de UID
Parámetro
Tipo de parámetro
Tipo de datos
Descripción
Enable
Entrada
BOOL
Habilitar instrucción.
  • CIERTO: Inicia la operación de deshabilitar.
  • FALSO: No realiza la función.
IRQType
Entrada
UDINT
Usar las palabras definidas de STI.
  • IRQ_EII0
  • IRQ_EII1
  • IRQ_EII2
  • IRQ_EII3
  • IRQ_EII4
  • IRQ_EII5
  • IRQ_EII6
  • IRQ_EII7
  • IRQ_HSC0
  • IRQ_HSC1
  • IRQ_HSC2
  • IRQ_HSC3
  • IRQ_HSC4
  • IRQ_HSC5
  • IRQ_STI0
  • IRQ_STI1
  • IRQ_STI2
  • IRQ_STI3
  • IRQ_UFR
  • IRQ_UPM0
  • IRQ_UPM1
  • IRQ_UPM2
  • IRQ_UPM3
  • IRQ_UPM4
UID
Salida
BOOL
Estado de llamada (igual que Enable).

Ejemplos de UID

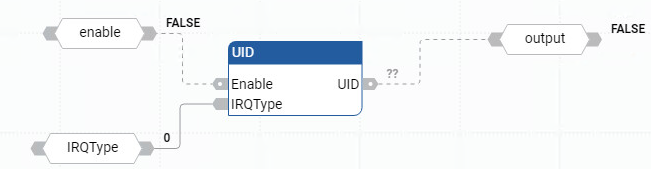

Ejemplo de diagrama de bloque de funciones UID
Ejemplo de diagrama de bloque de funciones UID
Ejemplo de diagrama de lógica de escalera UID
Ejemplo de diagrama de lógica de escalera UID
Ejemplo de diagrama de lógica de escalera UID
Ejemplo de diagrama de lógica de escalera UID
(* ST Equivalence: *)

TESTOUTPUT := UID(TESTENABLE, 2) ;
Resultados
Resultados
