SCALER (escala)

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores Micro810, L20E, L50E y L70E.

Parámetros de SCALER
Parámetro	Tipo de parámetro	Tipo de datos	Descripción
EN	Entrada	BOOL	Habilitar bloque de instrucción. CIERTO: Ejecuta la ecuación de escala FALSO: No realiza ninguna ecuación de escala Solo se aplica a programas de diagrama de lógica de escalera.
Input	Entrada	REAL	Señal de entrada. La entrada no está limitada por InputMin ni InputMax. Para establecer los límites, se necesita una instrucción LIM para condicionar la entrada antes de que se introduzca en la instrucción SCALER.
InputMin	Entrada	REAL	Determinar valor de desviación y pendiente.
InputMax	Entrada	REAL	Determinar valor de desviación y pendiente.
OutputMin	Entrada	REAL	Determinar valor de desviación y pendiente.
OutputMax	Entrada	REAL	Determinar valor de desviación y pendiente.
Output	Salida	REAL	Salida a escala No se ha definido una salida entre OutputMin y OutputMax.
ENO	Salida	BOOL	Habilita la salida. Solo se aplica a programas de diagrama de lógica de escalera.

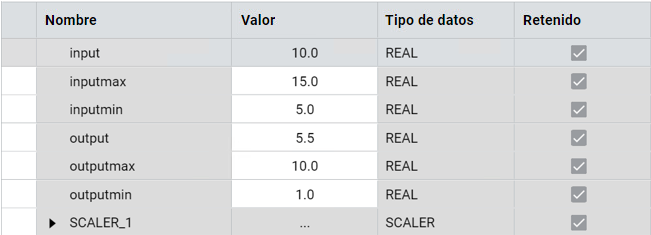

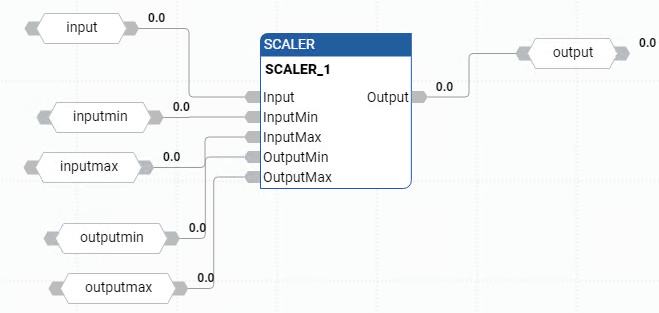

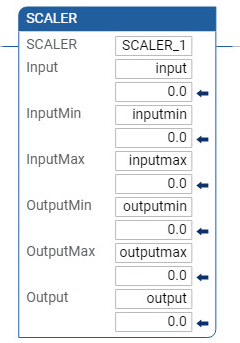

Ejemplos de SCALER

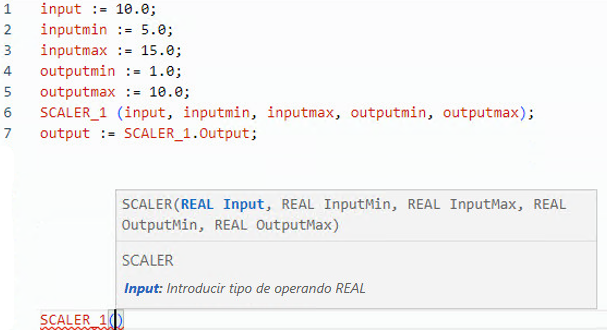

(* ST equivalence: SCALER1 is an instance of SCALER block *)

SCALER1(Signal_In, 4.0, 20.0 , 0.0 , 150.0 ) ;

Out_Temp := SCALER1.Output ;
