IIM (entrada inmediata)

La instrucción IIM actualiza las entradas antes de una exploración de salida normal.

Detalles de la operación: Normalmente se utiliza al inicio de un programa de interrupción para seleccionar o enmascarar entradas que se digitalizan inmediatamente para obtener las entradas actuales.

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores L50E y L70E.

Parámetros de IIM
Parámetro	Tipo de parámetro	Tipo de datos	Descripción
Enable	Entrada	BOOL	Habilitar bloque de instrucción. CIERTO: Ejecuta el bloque de instrucción. FALSO: No se ejecuta.
InputType	Entrada	USINT	Identifica el tipo de entrada: 0: Entrada incorporada. 1: Entrada enchufable.
InputSlot	Entrada	USINT	Identifica la ranura de entrada. 0: Entrada incorporada 1,2,3,4,5: Número de ranura enchufable. (Las ranuras están numeradas de izquierda a derecha, comenzando por el número 1). La entrada integrada es siempre 0. Para una entrada enchufable, las ranuras de entrada son 1, 2, 3, 4 y 5 (número de ranura enchufable, comenzando por la ranura más a la izquierda = 1).
Sts	Salida	USINT	Estado de exploración de entrada inmediata. Códigos de estado IIM (Sts): 0x00: No habilitada (no se realiza ninguna acción). 0x01: Exploración correcta de entrada/salida. 0x02: Tipo de entrada/salida no válido. 0x03: Ranura de entrada/salida no válida.
ENO	Salida	BOOL	Habilita la salida. CIERTO: Entrada actualizada. FALSO: Entrada no actualizada. Solo se aplica a programas de diagrama de lógica de escalera.

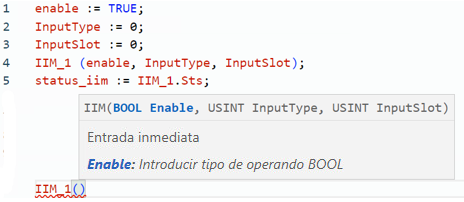

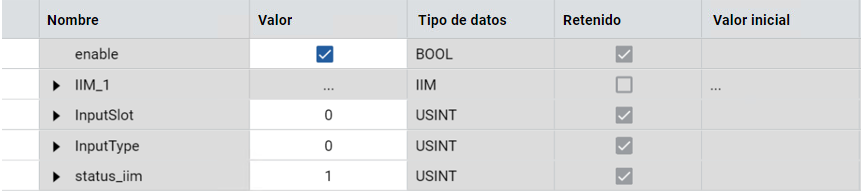

Ejemplos de IIM

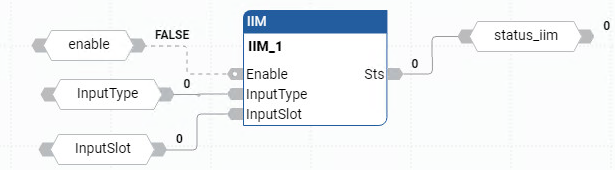

Ejemplo de diagrama de bloque de funciones IIM

Ejemplo de diagrama de lógica de escalera IIM
