Asignar variables y compilar el programa

Después de especificar los valores para las variables del contador de alta velocidad (HSC), siga estos pasos para asignarlas al bloque de funciones y compilar el programa.
Para asignar valores y compilar el programa
  1. Asigne variables a cada uno de los elementos del bloque de funciones HSC de acuerdo con la siguiente tabla.
    Variables del HSC
    Parámetro
    Nombre del valor
    HscCmd
    MyCommand
    HscAppData
    MyAppData
    HscStsInfo
    MyInfo
    PlsData
    MyPLS
    Sts
    MyStatus

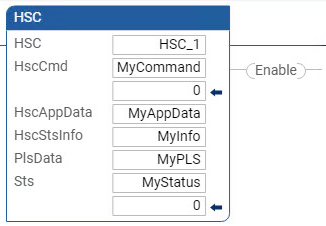

    Asignar variables al HSC
  2. En el
    Organizador de proyectos
    , expanda
    Configuraciones de E/S
    .
  3. Haga clic con el botón secundario en
    Incorporado
     y, a continuación, seleccione
    Propiedades
    .
  4. En la página de configuración de E/S incorporadas, seleccione el nodo
    Configuración
    .
  5. Seleccione los filtros de entrada para el codificador de acuerdo con la siguiente imagen:
    configuraciones del módulo de E/S incorporadas
  6. Compruebe que el codificador esté conectado al controlador.
  7. Active el controlador, y a continuación, conéctelo al equipo.
  8. Compile el programa y, a continuación, descárguelo en el controlador.
