HSCE_SET_STS

La instrucción establece y restablece de forma manual las marcas del estado de recuento del HSC. El bloque de funciones HSC debe estar detenido para que el bloque de funciones HSCE_SET_STC establezca o restablezca su estado de HTS. Si el bloque de funciones HSC no se detiene o el canal HSC no está configurado, el bloque de funciones HSC2_SET_STS arrojará un error.

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores L20E, L50E y L70E.

Parámetros de HSCE_SET_STS
Parámetro	Tipo de parámetro	Tipo de datos	Descripción
Enable	Entrada	BOOL	Habilitar bloque de función. CIERTO: Define o restablece el estado HSC. FALSO: No se cambia el estado HSC.
Channel	Entrada	HSCE_CHANNEL	El canal HSCE.
HPReached	Entrada	BOOL	Cuando se alcanza el valor de preajuste alto, este bit se establecerá en CIERTO por el módulo enchufable. Establezca o restablezca este bit con el bloque de funciones HSCE_SET_STS.
LPReached	Entrada	BOOL	Cuando se alcanza el valor de preajuste bajo, este bit se establecerá en CIERTO por el módulo enchufable. Establezca o restablezca este bit con el bloque de funciones HSCE_SET_STS.
OFOccurred	Entrada	BOOL	Cuando haya desbordamiento, este bit se establecerá en CIERTO por el módulo enchufable. Establezca o restablezca este bit con el bloque de funciones HSCE_SET_STS.
UFOccurred	Entrada	BOOL	Cuando haya caudal insuficiente, este bit se establecerá en CIERTO por el módulo enchufable. Establezca o restablezca este bit con el bloque de funciones HSCE_SET_STS.
TouchProbe	Entrada	BOOL	Cuando se active el palpador, este bit se establecerá en CIERTO por el módulo enchufable.
Hold	Entrada	BOOL	Cuando se active el retén de HSC, este bit se establecerá en CIERTO por el módulo enchufable. Establezca o restablezca este bit con el bloque de funciones HSCE_SET_STS. Este parámetro de entrada solo es efectivo para el contador 0. El contador 1 siempre es reset
Preset	Entrada	BOOL	Cuando se active Z ACC Reset, este bit se establecerá en CIERTO por el módulo enchufable. Establezca o restablezca este bit con el bloque de funciones HSCE_SET_STS. Este parámetro de entrada solo es efectivo para el contador 0. El contador 1 siempre es restablecer.
Done	Salida	BOOL	Acción de configuración de HSC (iniciada por instrucción) correcta.
Error	Salida	BOOL	Indica que se ha producido un error.
ErrorID	Salida	UINT	Cuando se produce un error, ErrorID contiene los códigos de error.

Ejemplos de HSCE_SET_STS

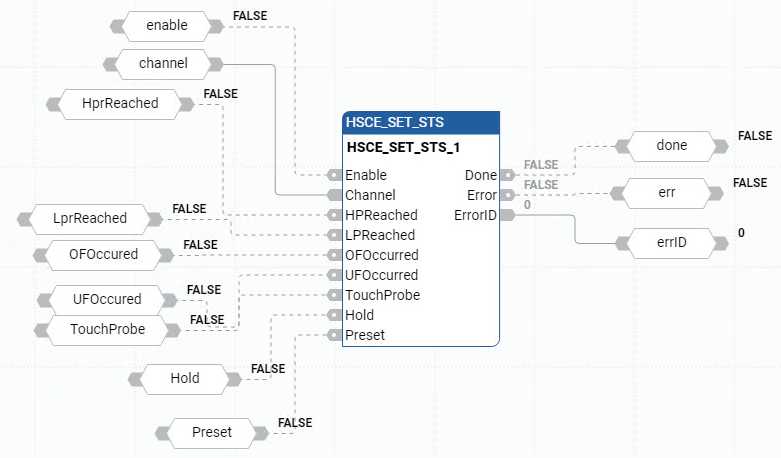

Ejemplo de diagrama de bloque de funciones HSCE_SET_STS

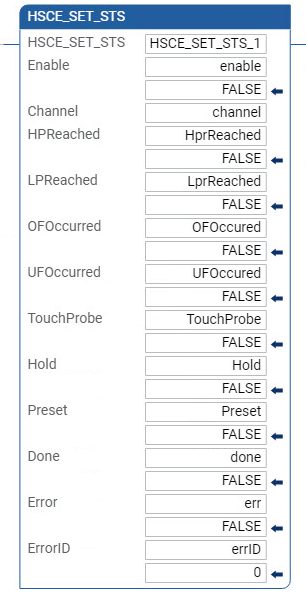

Ejemplo de diagrama de lógica de escalera HSCE_SET_STS

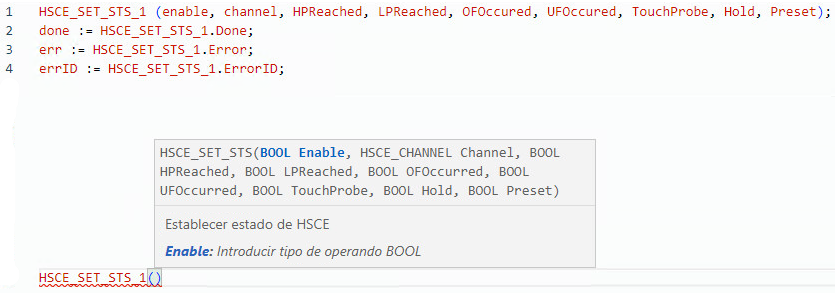

Ejemplo de estructura de texto HSCE_SET_STS

Instrucciones del HSC
